Detalhes do produto:
Condições de Pagamento e Envio:
|

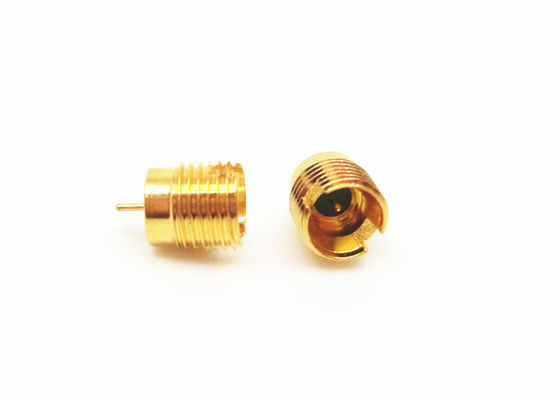

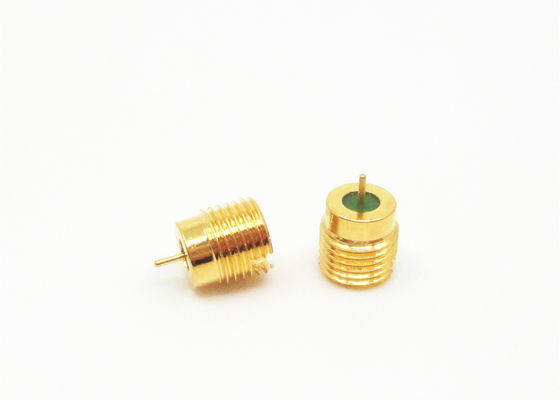

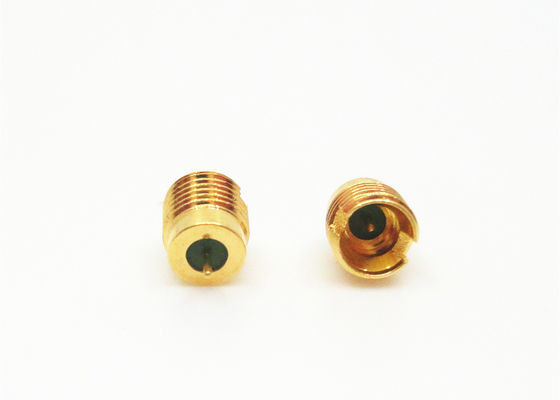

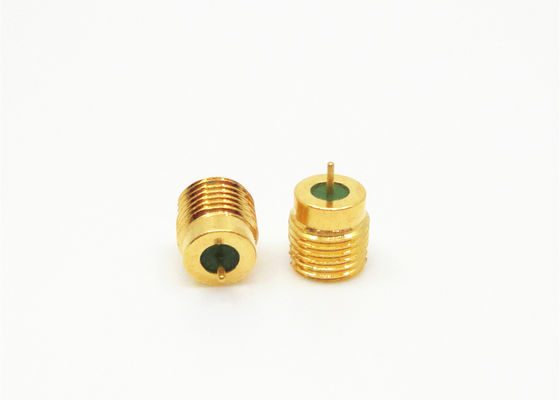

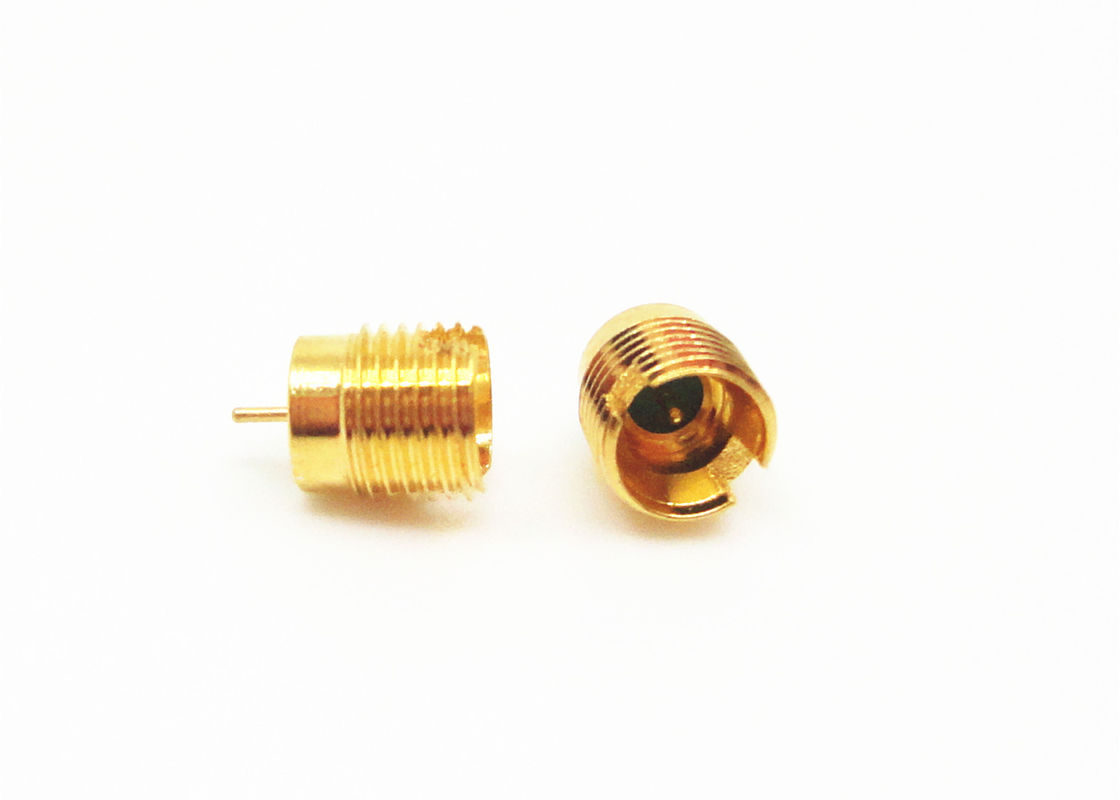

Produto Mame: | Conector macho selado hermeticamente de SSMP | Gênero: | Homem |
---|---|---|---|
material boday: | Kovar 4J29 | Chapeamento: | Ouro chapeado |
Impedância: | 50Ω | Escala de frequência: | DC~40GHz |
O outro nome: | Conector de SMPM, mini conector de SMP | Hermecity: | <1> |
Realçar: | conector coaxial do smpm,conectores co-axiais pequenos |
O mini conector de SMP é chamado igualmente SMPM, conector de SSMP. É uma miniatura impulso-no conector coaxial do RF, que têm os caráteres do volume pequeno (comparado com SMP), peso leve, faixa larga de trabalho larga, etc. aplicam-se para o uso dos pares da placa aos conectores da placa, para a situação da montagem intensiva modular, e a tomada tem o formulário de duas relações com retém completo e alisa o furo.
Características:
1. Este tipo conector macho de SMPM pode oferecido como completo-retém ou alisa projetos do furo para sua preferência de forças da separação.
2. O tamanho de SMPM é 35% menor do que o projeto de SMP.
3. É amplamente utilizado em sistemas de telecomunicação
4. SMPM (SSMP) é um secundário-diminuto, impulso-no conector das micro-relações do estilo.
5. Este tipo conector do RF com escala de frequência larga até 50 gigahertz
6. Cabografe versões da montagem para materiais flexíveis e semi-rígidos do cabo
Aplicação:
* o espaço aéreo
* interconexão da Placa-à-placa
* faixa larga
* antenas
* forças armadas
* instrumentação
Características elétricas | |||||
Impedância | 50Ω | ||||
Escala de frequência | DC~50GHz | ||||
Tensão avaliado | 170VRMS* | ||||
Tensão-resistência dos dielétricos | 500VRMS* | ||||
Resistência de isolação | ≥2000MΩ | ||||
Resistência Center | Condutor exterior | ≤5mΩ | |||
Condutor Center | ≤30mΩ | ||||
DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 |
Características materiais & mecânicas:
Condutor Center:
Homem: Bronze do sn-p/Kovar, ouro chapeado
Fêmea: Bronze de berílio, ouro chapeado
Contato elástico: Ouro do bronze de berílio chapeado
Corpo e outras peças de metal: Bronze/Kovar com o ouro chapeado
Isoladores: Vidro sintering/PTFE/PEI
Desenho do produto:
Conector macho relacionado de SMP
1.
Modelo não. | Descrição | Nota |
SSMP (M) - JHD12-JH | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM com superfície de ligação | Deepth 1.2mm da relação |
2.
Modelo não. | Descrição | Nota |
SSMP (M) - JHD1 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM com superfície de ligação | Deepth 1.3mm da relação |
SSMP (M) - JHD1-S | SMPM mini SMP masculino alisam conector selado hermeticamente do furo |
3.
Modelo não. | Descrição | Nota |
SSMP (M) - JHD42-S | SMPM mini SMP masculino alisam conector selado hermeticamente do furo | Deepth 1.4mm da relação |
4.
Modelo não. | L | Descrição | Nota |
SSMP (M) - JHD13 | 2,3 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM | Deepth 1.7mm da relação |
SSMP (M) - JHD15 | 1,85 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM | |
SSMP (M) - JHD24-S | 0,9 | SSMP masculinos alisam conector selado hermeticamente do furo | |
SSMP (M) - JHD32 | 6 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM | |
SSMP (M) - JHD43 | 1,7 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM | |
SSMP (M) - JHD88-JH | 1 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM com superfície de ligação |
5.
Modelo não. | Descrição | Nota |
SSMP (M) - JHD36 | Mini SMP conector selado hermeticamente limitado completo masculino de SMPM | Deepth 2.11mm da relação |
Certificado:
NOTA:
Nós temos sobre 10.000 tipos de produtos da interconexão ((ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, de SC, de SMP, de SSMP.),), se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
