Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Vidro para metal encabeçamentos do Multi-pino | Impedância: | Outro |
|---|---|---|---|
| Pin: | 9 pinos | Material do Pin: | Kovar 4J29 |
| Chapeamento: | Ouro chapeado | vidro: | 7052,7070, DM308 |
| Hermecity: | <1> | Certificado: | ROHS ISO-9001-2015 |
| Realçar: | conectores bondes selados hermeticamente,mini conector do rf |
||
Os encabeçamentos herméticos do Multi-pino/vidro aos grânulos dos selos RF do metal/passagem /Glass da C.C. são chamados igualmente o isolador de vidro, encabeçamento hermético. São usados principalmente para transmitir sinais da micro-ondas, sinais do poder e sinais de controle entre os módulos e os módulos, módulos e componentes com exigências de selagem do gás. São um dos componentes os mais críticos em componentes de selagem.
O vidro com baixa perda dielétrica constante e baixa dielétrica é usado como o material do isolamento e de apoio. O alojamento e o condutor são feitos da liga de Kovar que aglomerou sob a alta temperatura, e a superfície é ouro chapeado. O condutor do centro tem uma variedade de estilos da terminação tais como a ligação do fio do ouro, soldando e acoplando etc.
Os isoladores de vidro são seguros pequeno, de pouco peso, hermético, alto e foram difundidos em indústrias de transformação da eletrônica nos últimos anos.
Catálogo-Vidro-à-metal Seals.pdf hermético da TRANSFERÊNCIA
Características:
- Tamanho pequeno
- peso leve
- Hermético
- Qualidade estável e confiança alta
- Condutor interno: Método da ligação do fio do ouro, da solda e do acoplamento para a escolha
Aplicação:
Escala larga da aplicação dos pacotes da eletrônica, as contramedidas da eletrônica, os satélites, os mísseis, o radar e as outras dentro forças armadas, aviónica, espaço aéreo e automotivo arquivados. Pode ser usada com SMA, produtos da onda de milímetro.
Especificação:
| Nome do produto | Encabeçamentos do Multi-pino do metal do vidro |
| Impedância | outro |
| Tipo | 8 pinos |
| Fileiras | 1 fileira |
| Cor | Ouro chapeado |
| Material do alojamento e do pino | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
tipo 7050 ou 7070 ou DM308
Verde ou branco
|
| Escala de Freqecncy | NA |
| VSWR | NA |
| Suporte a tensão | ≥300V |
|
Hermecity Taxa do escape |
<>1,01325 x 10-3 Pa*cm3/s < 1X="" 10="">-9 mbar*l/s < 1="" x="" 10="">-9 ccHe/segundo @ 1 atm |
| Resistência de isolação | ≥2000MΩ para o único pino, ≥1000MΩ para o multi-pino, |
| Temperatura de funcionamento | -65℃~+260℃ |

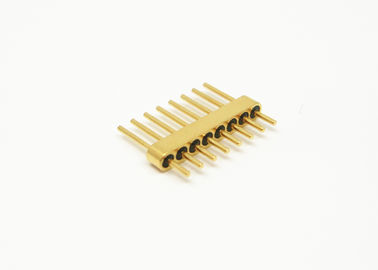

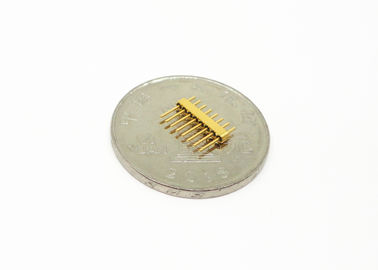

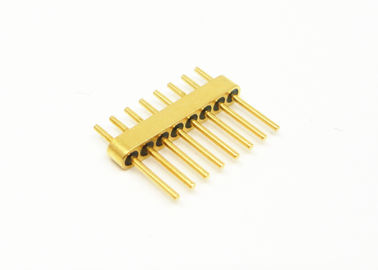

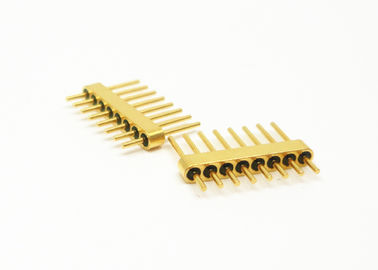

Imagem detalhada
Unidade: milímetro
Lista do produto:
| série da JM do Único-pino de 50Ω RF | Escolha de acoplamento e de ligamento de solda |
| série padrão da JM do Único-pino de 50Ω RF | Escolha de acoplamento e de ligamento de solda |
| série não padronizada da JM do Único-pino de 50Ω RF | Escolha de acoplamento e de ligamento de solda |
| Série do Único-pino JK da C.C. | Escolha de solda e de ligamento |
| Série padrão do Único-pino JK da C.C. | Escolha de solda e de ligamento |
| Série não padronizada do Único-pino JK da C.C. | Solda e escolha principal da ligação do prego |
|
série do encabeçamento JMC do Multi-pino
|
1-9 pinos com escolha das fileiras 1-3 |
| Dimensões feitas sob encomenda |
Vasta gama |
NOTA:
Nós temos sobre 100.000 tipos de vidro hermético aos conectores do selo do metal, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
