Detalhes do produto:
Condições de Pagamento e Envio:
|

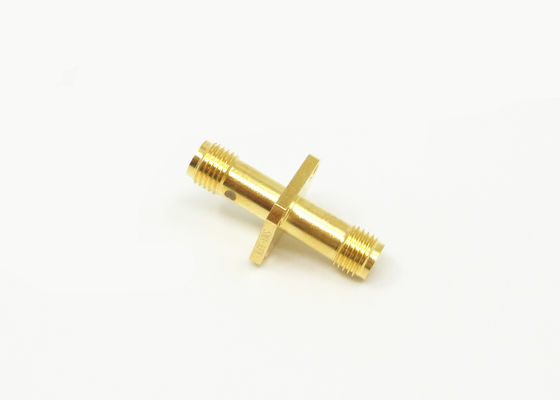

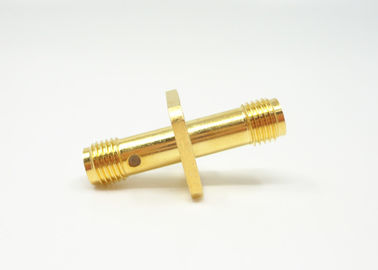

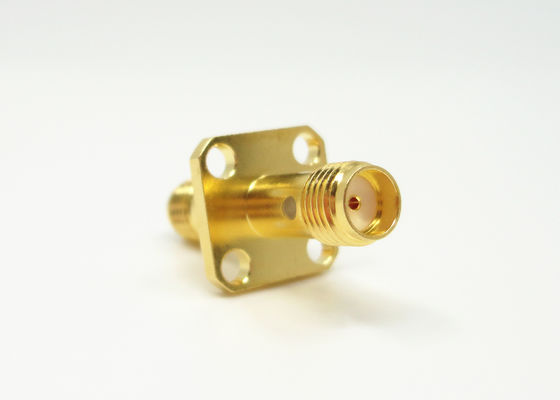

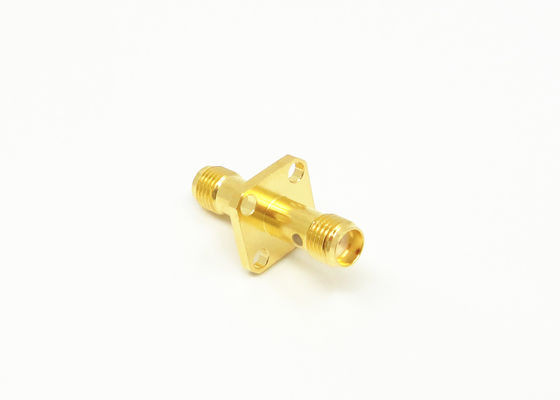

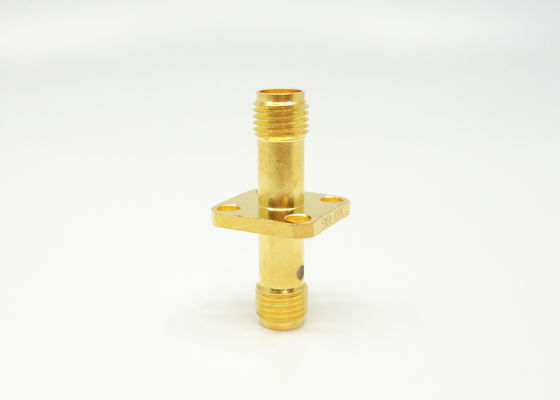

| Nome do produto: | SMA RF Conector coaxial | Chapeamento: | Ouro chapeado |
|---|---|---|---|
| Gênero: | Fêmea | Impedância: | 50Ω |
| frequência: | DC~18GHz | Durabilidade: | 500 ciclos |
| Aplicação: | Aeroespacial | Material: | bronze |
| Realçar: | conector da antena do sma,conector de anteparo do sma |
||
A série de SMA é tipos do mini, conector coaxial de alta frequência do RF, tornou-se e produziu-se de acordo com MIL-C-39012. Com características do volume pequeno, boa largura de banda, características elétricas superiores. SMA é os conectores coaxiais os mais amplamente utilizados do rf no campos diferentes do dispositivo de comunicação de micro-ondas e de medição da micro-ondas. O conector do elevado desempenho desenvolvido por nossa empresa pode alcançar a 20GHz.
Especificação:
| Características elétricas | |||
| Impedância | 50Ω | ||
| Escala de frequência | Conecte com o cabo DC~12.4GHz do solf | ||
| Conecte com o cabo semirrígido DC~18GHz | |||
| Tensão avaliado | 335VRMS | ||
| Tensão-resistência dos dielétricos | 1000VRMS | ||
| Resistência de isolação | ≥5000MΩ | ||
| Resistência do centro | Condutor do centro | ≤3.0mΩ | |
| Condutor exterior | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiais & mecânicas | |||
| Condutor do centro | Homem | Ouro de bronze chapeado | |
| Fêmea | O ouro de bronze do sn-p chapeou | ||
| Contato elástico | Bronze de berílio folheado a níquel | ||
| Shell e outras peças de metal | Folheado a níquel de bronze | ||
| Passivation inoxidável | |||
| Luva de friso | Folheado a níquel de bronze | ||
| Isoladores | PTFE | ||
| Anel de selagem | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Apertando o torque da conexão | 0.79-1.13N .m | ||
Características:
Aplicação:
* o espaço aéreo
* faixa larga
* instrumentação
* posto em fase - antenas de disposição
* telecomunicações
* interconexão da Placa-à-placa
Mais detalhe:
Produto Cataloge:
| Adaptador do RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de TNC RF |
| Tipo conector de N do RF |
| Conector de MCX/MMCX RF |
| Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
| Conjuntos de cabo do RF |
| Medidor de ondas ao adaptador coaxial |
| selos herméticos do Vidro-à-metal |
| Conector da série de J30J |
| Junções giratórias da micro-ondas |
NOTA:
Nós temos sobre 10.000 tipos de conector de SMA, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
