Kovar 4Jj29 Conectores de vedação de vidro para metal Herméticos de transmissão de RF JM-2016C
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | 50Ω RF DC ou outros | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | solteiro | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Fusores de RF herméticos Kovar 4Jj29,Conectores de vedação vidro-metal JM-2016C,retrovisores RF herméticos com garantia |
||

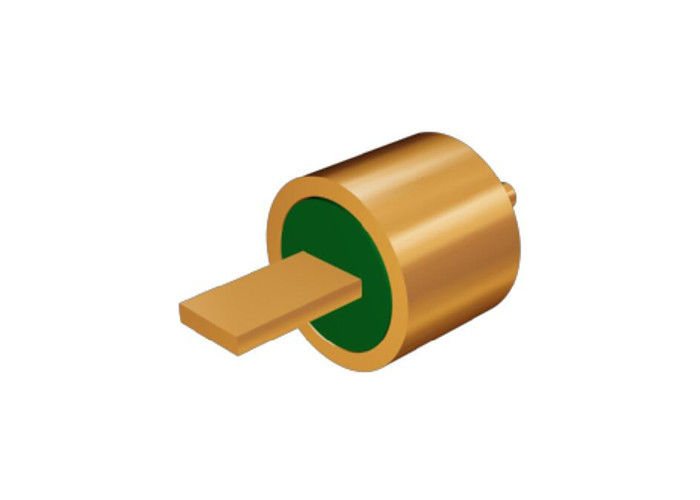

Conectores de Vedação de Vidro para Metal Kovar 4Jj29 Passa-fios Herméticos de RF
Vedação Hermética de Vidro para Metal Passa-fios de RF/CC /Cabeçotes Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vedação Hermética de Vidro para Metal |
| Impedância | RF CC de 50Ω ou outro |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | CC ~ 50 GHz |
| VSWR | ≤ 1,2 |
| Tensão de Suporte | ≥ 300V |
|
Hermeticidade Taxa de Vazamento |
< 1,01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥ 2000MΩ para pino único, ≥ 1000MΩ para multipinos, |
| Temperatura de Operação | -65°C~+260°C |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros nos campos de aviônica, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Banhado a ouro de 1,27 µm
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Imagem Detalhada

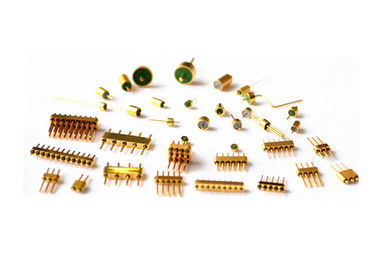

Lista de Produtos: Catálogo-Vedação Hermética de Vidro para Metal.pdf
| RF de 50Ω de Pino Único Série JM | Escolha de Soldagem, Acoplamento e Ligação |
| RF de 50Ω de Pino Único Série JM Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| RF de 50Ω de Pino Único Série JM Não Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| CC de Pino Único Série JK | Escolha de Soldagem e Ligação |
| CC de Pino Único Série JK Padrão | Escolha de Soldagem e Ligação |
| CC de Pino Único Série JK Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Cabeçote Multipinos Série JMC
|
1-9 pinos com 1-3 linhas à escolha |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação de Vidro para Metal Herméticos, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
