Conectores hermeticamente selados e revestidos de ouro
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos de vidro para metal com vários pinos | Pinhas: | 9 pinos |
|---|---|---|---|
| Revestimento: | Revestidos de ouro | Impedância: | Outros |
| Material do alfinete: | Kovar 4J29 | Material da concha: | Kovar 4J29 |
| Vidro: | 7052,7070 | Hermecity: | <1> |
| Destacar: | conectores bondes selados hermeticamente,mini conector do rf |
||
9 pinos cabeçalhos de múltiplos pinos conector hermético de vidro para metal revestido de ouro feedthrus
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isolantes de vidro são pequenos., leve, hermético, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Catálogo de vedações herméticas vidro-metal.pdf
Especificações:
| Nome do produto | Vidro para MetalCabeçalhos de vários pinos |
| Impedância | outros |
| Tipo | 9 pinos |
| Linhas | 1 linha |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de frequências | NA |
| VSWR | NA |
| Resiste à tensão | ≥ 300 V |
|
Hermecity Taxa de vazamento |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥2000MΩ para pin único, ≥1000MΩ para multipin, |
| Temperatura de funcionamento | -65°C~+260°C |
Esboço do JMC-271:
| Número do modelo. | A | B | C | D | E | F | G | H | Número de pin | Número de linha | Rescisão |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | Soldagem |

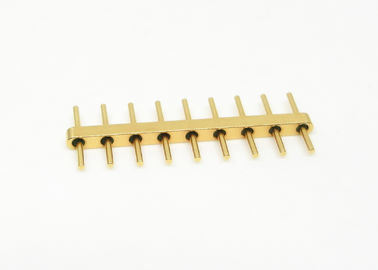

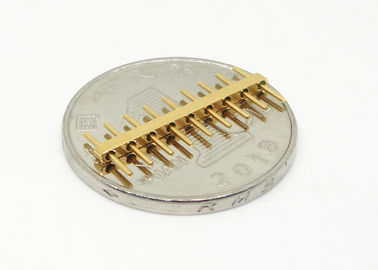

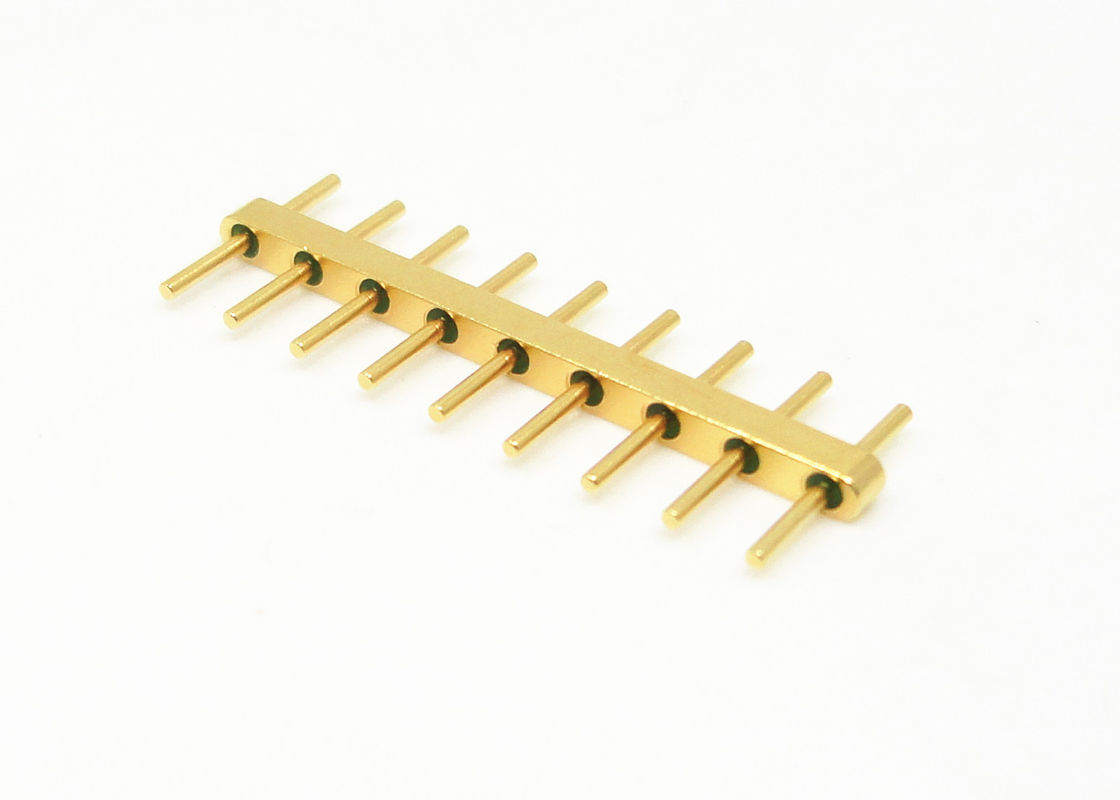

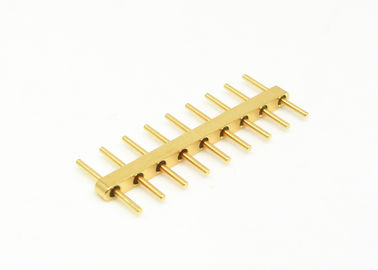

Imagem da JMC-271
Características:
- Pequeno.
- leve
- Hermético.
- Qualidade estável e alta fiabilidade
- Condutor interno: método de ligação, solda e acoplamento de fio de ouro para escolha
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros em arquivos militares, aviônicos, aeroespaciais e automotivos.Produtos de ondas milimétricas.
Vantagens:
- Militar, com 1,27um de ouro.
- Estritamente.controlo de tolerância
-Design padrão e personalizado para escolha.
- Alto.produtos e serviços de baixo custo
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
Produtos relacionados:
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
