Adaptador MMW Fêmea Reto Niquelado para Ondas Milimétricas
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Material: | Aço inoxidável | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | Adaptador de K/2.4mm | Palavras-chave: | Conectores do adaptador do MMW |
| Item: | Conectores de onda milimétrica | Revestimento: | Níquel banhado |
| Aplicativo: | RF | Revestimento de superfície: | Passivate |
| Tipo de conector: | Conectores de RF retos | ||
| Destacar: | Adaptador do cabo coaxial,adaptador do conector do rf |
||

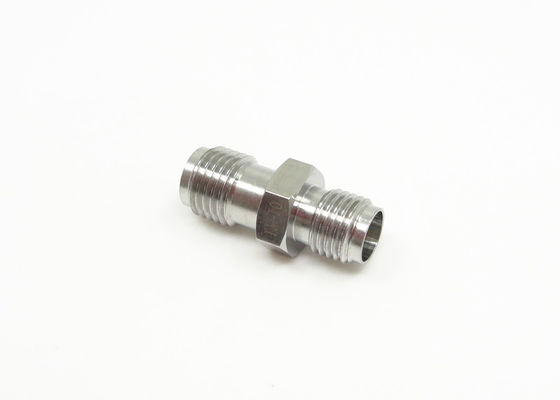

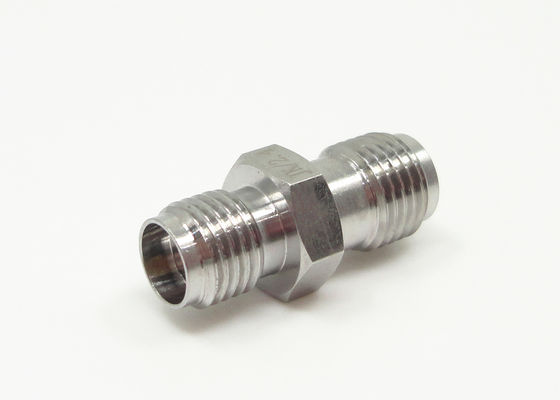

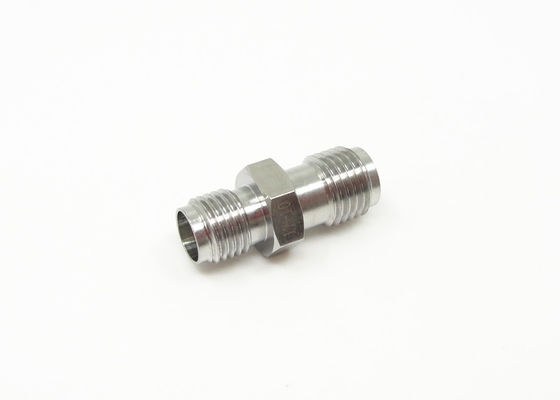

Adaptador MMW de Onda Milimétrica Fêmea 2.92mm(K) Niquelada para Fêmea 2.4mm Reta
Tipo KConectores de onda milimétrica, também chamados de conectores MMW de 2,92 mm, são um dos conectores de onda milimétrica mais comuns com ampla faixa de frequência de até 40 GHz. Eles podem ser acoplados com conectores SMA e 3,5 mm.
Esses conectores MMW tipo K (2,92 mm) adotam interface de ar, o que os torna pequenos em tamanho, leves e muito confiáveis na conexão, etc.
Tipo 2,4 mmO produto é um conector de onda milimétrica de alto desempenho, a frequência é de 50 GHz, usa conexão rosqueada de interface de ar, com características de pequeno volume, peso leve, alta frequência de uso, conexão confiável, é amplamente utilizado em medições de micro-ondas de alta frequência e dispositivos de onda milimétrica.
O adaptador coaxial de 50 ohms de alta precisão de 3,5 mm para 2,4 mm para uso geral de RF e micro-ondas. Esses conectores de alto desempenho são usados em uma ampla variedade de configurações de teste e medição, desde comunicações celulares até satélites, para a correspondência adequada de equipamentos e interconexão de cabos. Os conectores são construídos em aço inoxidável durável e são projetados para suportar o uso repetido. Eles apresentam um dielétrico de ar com um suporte de condutor central de plástico de baixa perda.
Especificação:
| Impedância | 50 Ω |
| Faixa de Frequência | DC - 40 GHz |
| Tensão Nominal | 250 VRMS (Máx. Nível do Mar) |
| Tensão de Resistência Dielétrica | 750 VRMS (Máx. Nível do Mar) |
|
Relação de Onda Estacionária de Tensão |
≤1.25 |
| Resistência de Contato | Condutor Central ≤ 3,0 mΩ |
| Condutor Externo ≤ 2,0 mΩ | |
| Resistência de Isolamento | ≥ 5000 MΩ |
| Condutor Interno | Plugue macho: Latão, banhado a ouro |
| Tomada fêmea: BeCu, banhado a ouro | |
| Contato Resiliente | BeCu, niquelado |
| Corpo / Carcaça / Habitação |
Latão, banhado a ouro |
| Isolador | PTFE |
| Junta | Borracha de silicone |
| Temperatura | -55℃ ~ +125℃ |
| Durabilidade | 500 Ciclos |
| Torque | 0,79 ~ 1,13 N.m |
| Perda de inserção | <.04 sqrt(f(GHz)) dB |
| Faixa de temperatura | -65 ℃~+165 ℃ |
| Pino de contato | Banhado a ouro |
Características:
• O adaptador RF de 2,4 mm para 3,5 mm é um conector de micro-ondas de precisão.
• Construção em aço inoxidável
• Desempenho elétrico superior a 50 GHz
• Conectores em opções de lançamento final e flange
• Adaptadores para 2,4 mm, SMP, 2,92 mm, SMA.
• Interface de acoplamento do conector por MIL-STD-348
• Ótimo para aplicações que exigem transmissão de alta frequência
• Desempenho elétrico superior de até 50 GHz
• Excelente confiabilidade onde condições extremas de choque e vibração são experimentadas
• Plugues e adaptadores de cabo de conexão rápida
Aplicação:
* Aviônica, radares
* Sistemas de navegação
* Mísseis e sistemas de orientação
* Centros de pesquisa
* Scomunicações via satélite
* Sistemas de telecomunicações
* Instrumentação
* Automotivo
* Computadores/LANs
* Telecomunicações
OBSERVAÇÃO:
Temos mais de 10.000 tipos de MMW Adaptador, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
