Conectores de vedação de vidro revestido de ouro para vedação de metal com um único pin 50 Ohm RF Feedthroughs JM2516N
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro aos selos do metal | Revestimento: | Revestidos de ouro |
|---|---|---|---|
| Impedância: | 50 ohms | Outro nome: | RF/50 Ohm Feedthrough |
| Pinhas: | Solteiro | Materiais: | Kovar 4J29 |
| Vidro: | 7052,7070 | Hermecity: | <1> |
| Destacar: | conectores bondes selados hermeticamente,mini conector do rf |
||
50 Ohm RF Feedthroughs Selo de vidro para metal para pacotes eletrônicos Aeroespacial
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isolantes de vidro são pequenos., leve, hermético, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Especificações:Catálogo de vedações herméticas vidro-metal.pdf
| Nome do produto | Segamentos herméticos de vidro a metal |
| Número do modelo. | JM2516N |
| Impedância | 50 ohms RF |
| Tipo | 1 pin |
| Linhas | 1 linha |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de frequências | DC ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Resiste à tensão | ≥ 300 V |
|
Hermecity Taxa de vazamento |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥ 2000MΩ |
| Temperatura de funcionamento | -65°C~+260°C |

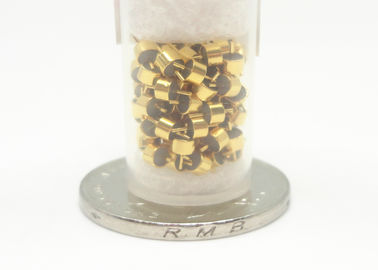

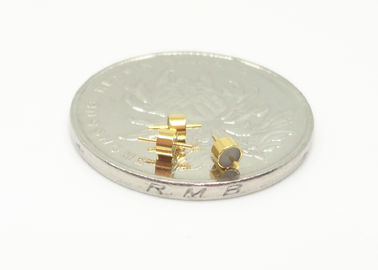

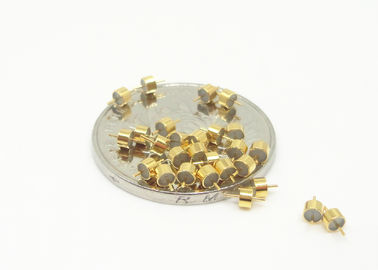

Imagem do produto do JM2516N:

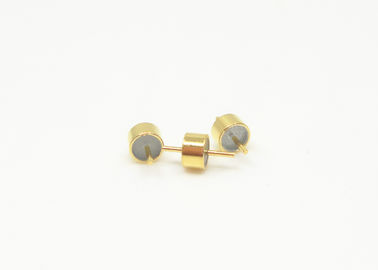

Imagem detalhada
Unidade ((mm)
Produto:
| Modelo | A | B | C | d | D | Notas | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=Fabricação / solda Nota: O tamanho acima mostrado na tabela é apenas uma pequena parte desteRF Pinhas únicas Segamentos herméticos de vidro a metalSe precisar de documentação, produtos semelhantes, compatíveis ou de substituição, contacte-nos. |
|||||||||||||
Vantagens:
- Grau militar com 1,27um de ouro.
- Estreito.controlo de tolerância
-Design padrão e personalizado para escolha.
- Alto.produtos e serviços de baixo custo
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
Características:
- Pequeno.
- Hermético.
- leve
- Qualidade estável e alta fiabilidade
- Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros em arquivos militares, aviônicos, aeroespaciais e automotivos.Produtos de ondas milimétricas.
Perfil da empresa:
Xi'an Elite Electronic Industrial Co., Ltd.
Fundada em Agosto de 2003, a Elite Electronic Industrial é um fabricante e exportador deConectores elétricos de RF, adaptadores de RF, conjuntos de cabos, juntas giratórias de microondas de condução de ondas e multicanal, etc.Estas interligações elétricas de RF são amplamente utilizadas na indústria aeroespacial, na aviação, na navegação, nas comunicações, nas antenas e noutros sistemas elétricos importantes.
Como fornecedor qualificado de componentes de muitos projetos nacionais de alta tecnologia, a Elite Electronic tem mais de 23 anos de experiência em ODM em componentes de interconexão.
Categoria do produto:
1Conectores RF, adaptadores (DC a 110 GHz)
2. Reuniões de cabos de rádio e de ondas
3. Guia de ondas para adaptadores coaxiais
4Conectores integrados (RF&DC)
5. Micro Conector Rectangular ((J30J, Micro D-sub, MDM)
6. Selo hermético vidro-metal, cabeçalho, feeder (RF & DC)
7Produtos ODM
As amostras estão disponíveis.
Bem-vindos novos e antigos clientes de todo o mundo para entrar em contato conosco para futuras relações comerciais e sucesso mútuo!
