Detalhes do produto:
Condições de Pagamento e Envio:
|
| Para fora de Shell: | Liga de alumínio | Pin do contato: | 21 |
|---|---|---|---|
| Material: | Metal | Afastamento do contato: | 1.27mm |
| Área de seção: | ² de 0.1-0.15mm | Padrão: | MIL-DTL-83513 |
| Tipo do contato: | micro pino da torção, chapeamento de ouro | Nome do produto: | J30J, Mirco-D, D-secundário, MDM |
| Tipo: | Ângulo direito | ceritification: | ROHS ISO-9001-2015 |
| Destacar: | Micro-d conector da série de J30J,21 conector dos pinos MDM,Conector de D Subminature MDM |
||

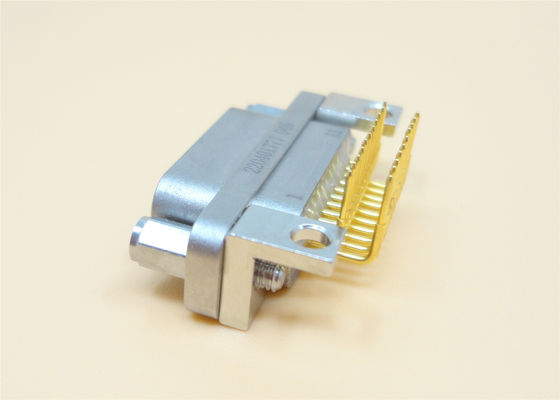

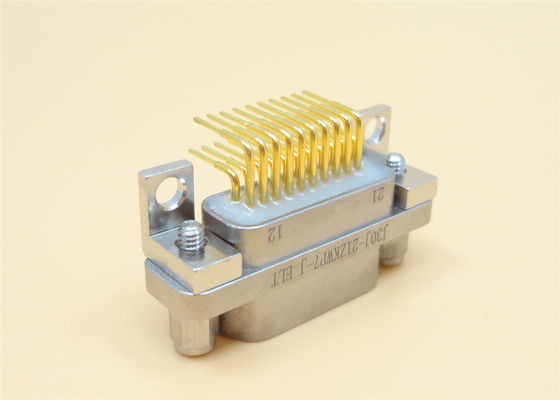

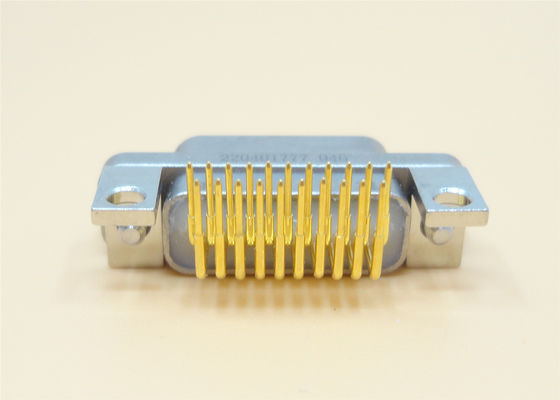

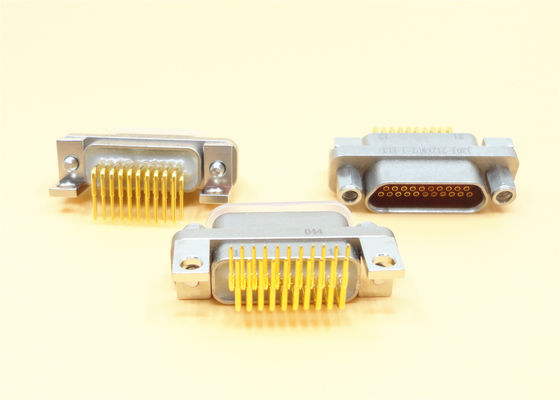

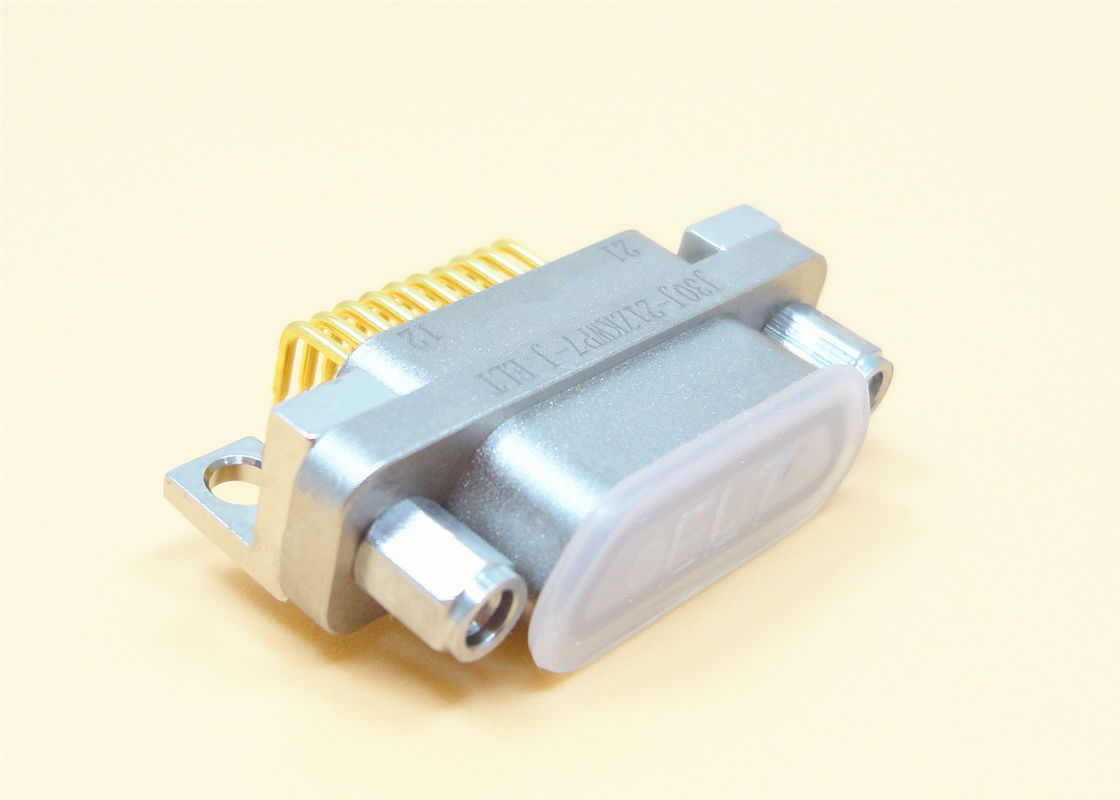

Conector retangular do Pin MDM do ângulo direito micro-d J30J 21 para o PWB
O micro-d produto retangular de j30j é equivalente aos produtos da série do americano MDM. O escudo é feito da liga de alumínio, e o afastamento do contato é 1.27mm. Este conector de j30j é apropriado para uma área de seção transversal do núcleo do fio do quadrado de 0.1-0.15mm. O desempenho deste produto conforma-se a gjb2446a (especificação geral para o conector elétrico retangular com micro alojamento polarizado), que é equivalente a mil-dtl-83513, e é dividido em ordinário (alojamento) e melhorou (alojamento). Tem as características do espaço pequeno da instalação, da conexão de pouco peso, segura, da boa proteção eletromagnética e da resistência sísmica, e é amplamente utilizado nos equipamentos eletrônicos e nos instrumentos com exigências de espaço pequenas.
Os conectores comuns incluem 6 séries do sub: conector do contato de friso do conector, da solda do contato, n-em-linha conector do PWB, de n-j do PWB conector de linha, do ângulo direito do PWB w conector e de direito do PWB W-J conector do ângulo.
| Arranjos de contato (Opinião da cara da inserção do Pin) |
| Avaliação atual | 3A |
| Avaliação da tensão | 300V |
| Resistência de isolação | ≥ 5000 MΩ |
| Durabilidade | 500 ciclos |
| O dielétrico suporta a tensão | 800 |
| Temperatura ambiental | -55℃ ~ + 125℃ |
| Humidade relativa | até 95% em +40℃ |
| Vibração | ² de 10Hz~ 2000Hz 196m/S |
| Aceleração total RMS | 23.1G |
| Impacto | ² 735m/S |
| Desenho da dimensão exterior |
| Modelo não. | B | |
| J30J-9ZKW-J | 19,6 | 14,35 |
| J30J-15ZKW-J | 23,5 | 18,2 |
| J30J-21ZKW-J | 27,4 | 22 |
| J30J-35ZKW-J | 29,8 | 24,5 |
| J30J-31ZKW-J | 33,6 | 28,3 |
| J30J-37ZKW-J | 37,4 | 32,2 |
*Standard: mil-dtl-83513 equivalente
*9, 15, 21, 25, 31, 37 produtos nucleares da série
o modo da terminação do *The de PWB é contato do ângulo direito, e a grade é o × 1,27 2,54 (linha do × da fileira)
agulha do *Torsion
a área de seção transversal do cabo *Applicable é 0.1~0.15 mm2
a área de seção transversal *Cable é 0,07 mm2
*1, 2, 3, 4 opções cruas
* conexão do alto densidade
os modelos do *Straight e do ângulo direito estão disponíveis
resistência de contato do *Low, capacidade atual alta e força dielétrica alta.
* conjuntos projetados do conector e de cabo.
seleção modelo do *Straight e de ângulo direito
espaço e peso do *Save.
- Centros de pesquisa
- Militar
- GPS
- UAV
- Comunicações
- Satcom
