Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| Destacar: | Conector RF de cabo flexível,K2.92 mm Conector RF feminino,Conector RF de aço inoxidável |
||

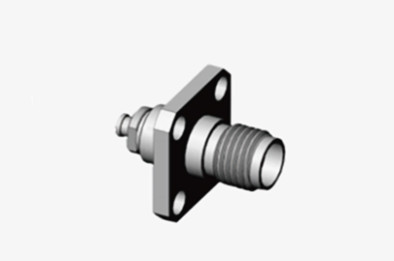

K2.92 mm Conector RF Feminino Coaxial de aço inoxidável para 1#Cable semi-rígido/flexível
O tipo K, também conhecido como conector de 2,92 mm, é um conector de onda milimétrica predominante.é intercambiável com as séries SMA e 3Este conector possui um tamanho pequeno, design leve, alta frequência operacional e conexões confiáveis.

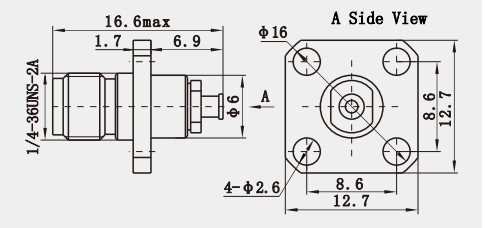

Esboço Desenho:
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | CC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Características:
1Intercâmbio e compatibilidade:
O projeto considerou a compatibilidade com conectores SMA e 3,5 mm, facilitando a interligação e substituição entre diferentes sistemas e dispositivos.
O projeto do conector permite a interconexão com conectores SMA e 3,5 mm sem transições, mas é importante estar ciente de possíveis alterações de desempenho e problemas de adaptabilidade.
2Durabilidade e fiabilidade:
O conector K2.92 foi concebido para suportar tensões de ensaio de até 750 V, garantindo a fiabilidade em ambientes de alta tensão.
A durabilidade do conector atinge 1000 ciclos, garantindo a fiabilidade e estabilidade a longo prazo.
Aplicação:
1Aplicações na saúde e na investigação científica:
Nas tecnologias de imagem médica, como a radioterapia de microondas e a imagem de ondas milimétricas, o conector K2.92 garante a transferência precisa de sinal entre dispositivos e sistemas de controle.
As instituições de pesquisa dependem de conectores K2.92 para manter alta integridade do sinal durante comunicações de alta frequência ou análise de propriedades de materiais.
2Aplicações industriais e de automação:
Na automação industrial de alta velocidade e na robótica, é necessário transmitir uma quantidade significativa de dados de forma rápida e precisa entre as unidades de controlo e os atuadores.92 conectores garantem um fluxo de dados eficiente nestes sistemas.
Os dispositivos IoT e sensores inteligentes são cada vez mais usados na indústria. Estes dispositivos geralmente exigem conectores pequenos e de alto desempenho para manter uma comunicação de dados contínua e estável, e o K2.92 conector satisfaz estas necessidades.
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD29
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD87G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD42
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD61G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
