Detalhes do produto:
Condições de Pagamento e Envio:
|
| Revestimento: | Revestimento em ouro/pasivação | Impedância: | 50Ω |
|---|---|---|---|
| Certificado: | ISO-9001-2015 (em inglês) | Dielétrico: | PEI/PLF |
| Tipo: | Conector do RF | Gênero: | Fêmea |
| Durabilidade: | 500 Ciclos | ||
| Destacar: | 1# Conector coaxial RF semi-rígido,Conector coaxial de ondas de milímetro,Conector coaxial RF flexível |
||
MSSM Conector coaxial RF feminino para 1# onda milimétrica semi-rígida/flexível
A linha de produtos MSSM apresenta conectores de onda milimétrica de alto desempenho capazes de gerenciar frequências de até 40 GHz.Estes conectores utilizam conexões roscadas de interface de ar e são compatíveis com a série SSMAA série MSSM distingue-se pelo seu tamanho compacto, design leve, alta frequência de funcionamento e conectividade confiável.Estes conectores são amplamente utilizados em medições de microondas de alta frequência e aplicações de ondas milimétricas.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | |
| Impedância | 50Ω |
| Faixa de frequência | DC ~ 40GHz |
| Dieléctricos Resistência à tensão | 500VRMS* |
| Resistência ao isolamento | ≥5000MΩ |
| VSWR | ≤ 1,07+0,007f |
| Grau de qualidade | Grau de desempenho elevado |
| Características materiais e mecânicas | |
| Condutor central | BerílioBronze Gvelhos revestidos |
| Condutor externo | BerílioBronze Gvelhos revestidosPassivação de aço inoxidável |
| IsolamentoDielétrico | PLF/PEI |
| Intervalo de temperatura | -55 ~ +125°C |
Características:
1. Alta confiabilidade: os conectores MSSM são conhecidos pela sua alta confiabilidade e estabilidade em uma variedade de condições ambientais.Isto é essencial para assegurar a continuidade e a fiabilidade dos sistemas de comunicação.
2. Design miniaturizado: os conectores MSSM são conectores RF miniaturizados para aplicações onde é necessária economia de espaço, como dispositivos de comunicação móvel e pequenas antenas.O seu tamanho compacto ajuda a conseguir ligações de alto desempenho num espaço limitado.
3. Desempenho de alta frequência: os conectores da série MSSM são projetados para suportar uma faixa de frequência de até 40 GHz. Esta característica de alta frequência os torna ideais para comunicações de ondas milimétricas,sistemas de radar, e aplicações de RF de alta precisão.
4Intercambiável e compatível: os conectores MSSM são compatíveis com os conectores da série SSMA, o que significa que podem ser utilizados de forma intercambiável,proporcionar aos utilizadores mais flexibilidade e conveniênciaEsta compatibilidade permite aos utilizadores escolher o tipo de conector mais adequado às suas necessidades específicas.

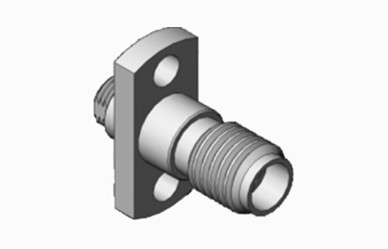

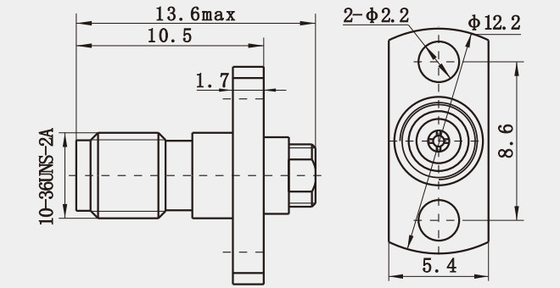

Esboço Desenho ((mm) e Imagem de MSSM Conector coaxial RF feminino para 1# onda milimétrica semi-rígida/flexível
Aplicação:
1Comunicação por satélite: a comunicação por satélite requer conectores RF de alto desempenho para garantir a transmissão estável do sinal,A fiabilidade e a estabilidade dos conectores MSSM os tornam ideais para equipamentos de comunicação por satélite.
2Equipamento de medição de RF de alta precisão: no campo dos ensaios e medições de RF, a ligação precisa é a chave para garantir a precisão dos resultados de medição.As características de alto desempenho dos conectores MSSM os tornam adequados para uma variedade de equipamentos de medição de RF de alta precisão..
3Estações de base de comunicações móveis: as estações de base de comunicações móveis requerem um grande número de conectores de RF para distribuição e recepção de sinais,O projeto miniaturizado e a alta confiabilidade dos conectores MSSM os tornam ideais para a construção e manutenção de estações base de comunicação móvel.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Outros adaptadores RF de 1,0 mm
1Adaptador de RF de 1,0 mm de mulher para mulher
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1,0 mm de macho para macho
(Número de modelo: 1.0-JJ)
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
