| Nome do produto: | Conector SSMA RF de ângulo reto | Modelo: | SSMA-JWB2 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50Ω |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | Liga de cobre, banhada a ouro | Condutor Externo: | Aço inoxidável, passivação |
| Cabo de acasalamento: | .086 cabo | Isoladores: | PTFE |
| Amostras: | Em estoque | ||
| Destacar: | 50Ω right angle SSMA connector,SSMA male RF coaxial plug,18GHz SMA cable connector |
||

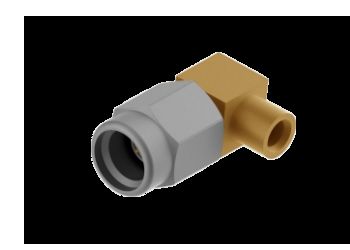

50Ω ângulo reto SSMA conector RF macho Mini SMA Plug RF coaxial.086 conector de cabo 18GHz
Os conectores RF SSMA são conectores de precisão de 50 ohms projetados para executar modo livre a 40 GHz. Eles são comumente usados para aplicações onde são necessárias dimensões reduzidas e maior densidade de pacote.A interface SSMA padrão utiliza um dielétrico PTFEA Elite Electronic oferece conectores RF SSMA para cabos flexíveis semi-rígidos, semi-flexíveis e de baixa perda, montagem de flange, montagem de parafuso de parede,Instalação de PCB e adaptadores de precisão que podem ser adaptados para aplicação personalizada.
O conector RF SSMA é uma versão miniaturizada do conector SMA, projetado para ser 30% menor, mantendo excelentes características de desempenho.Com uma interface roscada (10-36UNF-2) e uma impedância característica de 50Ω, estes conectores suportam frequências de até 30 GHz.
Características de projeto do conector RF SSMA
Características de projeto do conector RF SSMA
- Design compacto - 30% menor que o conector SMA padrão
- Função na banda de frequência larga até 30 GHz
- Construção robusta para a fiabilidade
- Disponível em várias configurações: opções de montagem reta, ângulo reto, parede e flange
- Baixa perda de VSWR e inserção
Interface dos conectores RF SSMA
Interface dos conectores RF SSMA
Conector RF SSMA de ângulo reto macho Conector RF coaxial.086 de cabo Dimensões:
Número do modelo: SSMA-JWB2
Modelo semelhante RA SSMA macho RF coaxial.086 Dimensão do conector do cabo:
Número do modelo: SSMA-JWB2A
Nota: Consulte o nosso catálogo para modelos mais semelhantes de acordo com a sua aplicação.
Aplicações
A Xi'an Elite Electronic é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamento de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrónicas
Embalagem e transporte
Cada conector RF SSMA de ângulo direito é cuidadosamente embalado para garantir a proteção durante o transporte:
Usamos serviços de correio confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento no envio.
Para obter informações adicionais sobre modelos de produtos semelhantes, consulte o nosso catálogo ou contacte a nossa equipa de vendas em:
