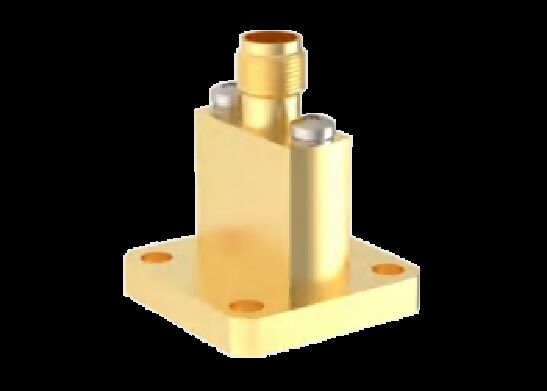

Guia de onda para adaptador coaxial com porta de guia de onda como WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180
Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

Imagem Grande :  Guia de onda para adaptador coaxial com porta de guia de onda como WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 Melhor preço

Detalhes do produto:
Lugar de origem: Xian Shaanxi
Marca: ELT
Certificação: ISO9001, ISO14001
Número do modelo: Classificação da aeronave
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10pcs se não houver estoque
Preço: Depend on the quantity
Detalhes da embalagem: Caixa de papelão
Tempo de entrega: Dentro de 8 a 12 semanas após o pagamento
Termos de pagamento: L/C,T/T
Habilidade da fonte: Depende de suas necessidades
Contato
Descrição de produto detalhada
Tamanho do medidor de ondas: BJ260 (WR34) Faixa de frequência: 21,7 GHz~33 GHz
ROE: ≤1,3 Perda de inserção: ≤0,35dB
Geometria Corporal: Fim do lançamento Personalização: Disponível
Destacar:

Guia de onda WR90 para adaptador coaxial

,

Adaptador de porta de guia de onda WR15

,

Conversor coaxial de guia de ondas WRD 750

  • Introdução ao produto
A Elite Electronic desenha e fabrica adaptadores de guia de ondas para coaxial com uma faixa de frequência de 5,4 GHz a 110 GHz.Estes adaptadores são amplamente utilizados em sistemas de medição de microondas e equipamentos de ondas milimétricas, tipicamente utilizadas em sistemas de radar por suas capacidades de manipulação de alta potência, em redes de alimentação de antenas para baixa perda e precisão de fase e em laboratórios de teste.

As portas de guia de ondas estão disponíveis em configurações rectangulares e duplas padrão, com portas de guia de ondas personalizadas não padrão também oferecidas para atender às necessidades específicas do usuário.A extremidade coaxial apresenta uma gama abrangente de interfaces de ligação, incluindo N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm e tipos de microstrip.Estruturalmente, os adaptadores de guia de onda para coaxial são categorizados em dois tipos: de lançamento final e de ângulo reto.

Guia de onda Rectangular abreviado como WR com o número que o acompanha indicando a largura interna do guia de onda em centésimos de polegada.A nossa gama de produtos inclui guias de ondas retangulares de acordo com modelos padrão como WR-90WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WRD750, WRD650, WRD500, WRD180.

  • Desenho de contorno
WR34 a K 2,92 mm End Lauch Feminino Guia de Ondas para Adaptador Coaxial, 21,7 ~ 33GHz
Guia de onda para adaptador coaxial com porta de guia de onda como WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 0
WR34 a K 2.92mm Fêmea Guia de onda de ângulo direito para adaptador coaxial, 21,7 ~ 33GHz

Guia de onda para adaptador coaxial com porta de guia de onda como WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 1
  • Referências cruzadas das normas de guias de ondas - série WR e série BJ

Padrão chinês Padrão internacional Faixa de frequência (GHz)
BJ84 WR112 6.57-9.99
BJ100 WR90 8.20 a 12.5
BJ120 WR75 9.84 ~ 15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8 a 75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
