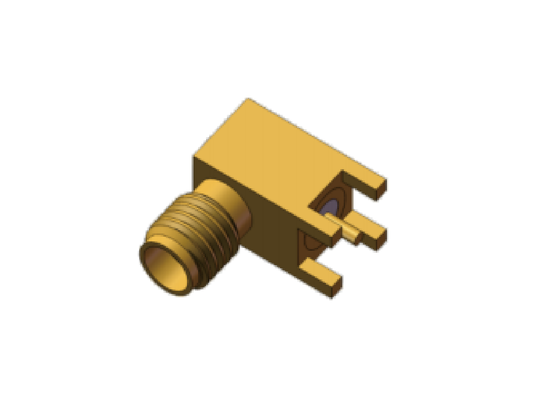

Jack de latão revestido de ouro Mini SMA através do buraco PCB Soldador ângulo de 90 graus SSMA RF conectores 18GHz 50ohm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector SSMA RF | Modelo: | SSMA-KWHD41 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50Ω |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | Latão revestido a ouro | Condutor Externo: | Latão revestido a ouro |
| Cabo de acasalamento: | Cabo CXN3506 | Isoladores: | PTFE |
| Amostras: | Em estoque | ||
| Destacar: | Conector RF SSMA de latão revestido de ouro,Conector de PCB SMA com ângulo de 90 graus,Conector de solda por RF de 18 GHz a 50 ohms |
||
Conector Mini SMA com Banho de Ouro em Latão para Montagem em Painel SSMA RF 18GHz 50ohm
Introdução do Produto
O conector RF SSMA (Mini SMA) é uma solução compacta, 30% menor que os conectores SMA padrão, ideal para sistemas de micro-ondas e RF de alta densidade. Projetado com uma interface roscada 10-36UNF-2 e impedância de 50Ω, garante desempenho confiável em aplicações com restrição de espaço. Os conectores RF SSMA oferecem excelente desempenho elétrico e alta confiabilidade para ambientes exigentes. Disponível em configurações retas, em ângulo reto, bulkhead e flange. Perfeito para necessidades de miniaturização.
Principais Características do Conector RF SSMA:
- Design compacto - 30% menor que os conectores SMA padrão
- Ampla faixa de frequência de operação até 30GHz
- Alta confiabilidade para aplicações exigentes
- Disponível em várias configurações: opções de montagem reta, em ângulo reto, bulkhead e flange
- Luva/barril de rosca em aço inoxidável para durabilidade
Interface dos Conectores RF SSMA
Ângulo Reto Conector RF SSMA Jack Conector de Montagem para Soldagem em PCB com Furo Passante Coaxial RF:
| Técnico | Materiais e Acabamento | ||
| Impedância | 50Ω | Condutor Central | Liga de Cobre, Banho de Ouro |
| DWV | 500V | Condutor Externo | Liga de Cobre, Banho de Ouro |
| Resistência de Isolamento | >5000MΩ | Dielétrico de Isolamento | PTFE |
| Temperatura | Temp. de Operação.: -55℃~+125℃ Temp. de Armazenamento.: -55℃~+125℃ | ||
| Outro Índice | Faixa de Frequência: 0.3MHz~18GHz | ||
Dimensão do Número do Modelo de Conector RF SSMA: SSMA-KWHD41
Dimensão do Número do Modelo de Conector RF SSMA: SSMA-KWHD
Dimensão do Modelo Bulkhead Ângulo Reto de Conector RF SSMA: SSMA-KYWHD
Nota: Por favor, consulte nosso catálogo para mais modelos semelhantes de acordo com sua aplicação.
Aplicações
A Xi'an Elite Electronic é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamentos de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e Envio
Cada Conector RF SSMA é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.
Para informações adicionais sobre modelos de produtos semelhantes, consulte nosso catálogo ou entre em contato com nossa equipe de vendas em:
