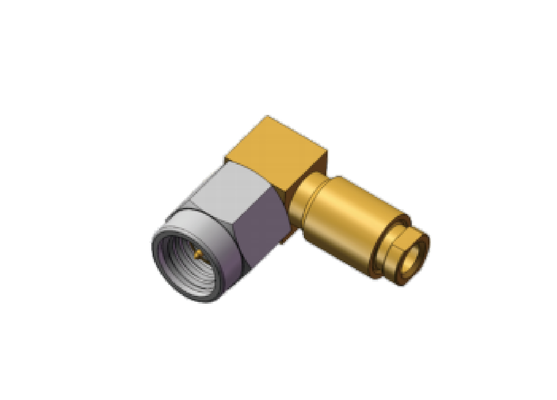

50Ω 18GHz Mini SMA macho ângulo direito SSMA RF conector coaxial com condutores revestidos de ouro
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector SSMA RF | Modelo: | SSMA-JW506 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50Ω |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | Liga de cobre, banhada a ouro | Condutor Externo: | Liga de cobre, banhada a ouro |
| Estilo de conector: | Ângulo reto | Cabo de acasalamento: | CNX3506, MF108A |
| Isoladores: | PTFE | Amostras: | Em estoque |
| Destacar: | Conector RF SSMA de 18 GHz,Conector SMA de ângulo reto de 50Ω,Conector coaxial SSMA revestido de ouro |
||
Conector Mini SMA SSMA RF de 50Ω 18GHz acoplado para cabo CXN3506,MF108A (cabo OD 2,3 mm)
Desempenho de alta frequência até 18 GHz
O conector SSMA RF é uma versão miniaturizada do conector SMA, projetado para ser 30% menor, mantendo excelentes características de desempenho. Apresentando uma interface rosqueada (10-36UNF-2) e impedância característica de 50Ω, esses conectores suportam frequências de até 30GHz.
Recurso principal:
- Design compacto – 30% menor que os conectores SMA padrão
- Operação em ampla faixa de frequência de até 30 GHz
- Alta confiabilidade para aplicações exigentes
- Disponível em diversas configurações: opções de montagem reta, em ângulo reto, em anteparo e em flange
- Luva/barril de parafuso em aço inoxidável para maior durabilidade
Interface do conector SSMA RF
Dimensão do conector SSMA RF:
Modelo nº: SSMA-JW506 (cabo correspondente CXN3506, MF108A, cabo OD 2,3 mm)
Modelo nº:SSMA-JW506G-1 (cabo correspondente CXN3506, MF108A, cabo OD 2,3 mm)
Aplicativos
A Xi'an Elite Electronics é especializada em soluções sistemáticas de interconexão para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamento de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e envio
Cada conector RF SSMA é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de correio confiáveis para pronta entrega, fornecendo aos clientes informações de rastreamento no momento do envio.
