Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | 3Conector coaxial RF de 0,5 mm | Apresentação: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Durabilidade: | 500 Ciclos | Aplicação: | RF, estações de DAS/Base |
| Destacar: | mini conector do ruído,mini conector do rf |
||

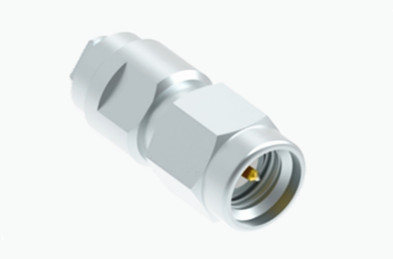

Conector RF masculino de onda de aço inoxidável de 3,5 mm para cabo CXN3506/MF108A
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 33 GHz
|
|||
|
Voltagem nominal
|
335VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
1000VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
|
Condutor externo
|
≤ 2 mΩ
|
||
|
Condutor central
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||

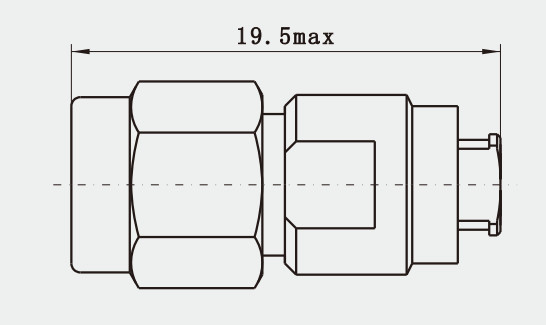

Desenho pormenorizado deConector RF masculino de onda de aço inoxidável de 3,5 mm para cabo CXN3506/MF108A:
Características:
1Nomeação dimensional: Como o nome sugere, o condutor externo de um conector de 3,5 mm tem um diâmetro interno de 3,5 mm.
2Frequência de operação: a frequência de operação padrão é de 26,5 GHz, com uma frequência máxima de até 34 GHz, e algumas variantes podem chegar a 110 GHz.
3- Projeto estrutural: apresenta um mecanismo de acoplamento roscado e um dieléctrico de ar, partilhando uma estrutura interna semelhante com outros conectores de tamanho comparável,que podem não ser facilmente distinguíveis para não especialistas.
4Durabilidade: Tipo NMD de 3.O conector de 5 mm inclui uma porta de teste reforçada com um grande corpo roscado que fornece uma conexão mais estável e evita efetivamente danos à interface coaxial.
Aplicação:
Setores industriais: Em muitas aplicações industriais, em especial onde estão presentes ambientes de alta pressão, alta temperatura ou altamente corrosivos, 3.Conectores de aço inoxidável de 5 mm são amplamente utilizados devido à sua resistência à corrosão e desgasteSão comuns nos sistemas de transporte de petróleo e gás natural, bem como na indústria química, onde ajudam a prevenir fugas e a garantir a segurança e a estabilidade do processo de transferência.
Embalagem e entrega
Nossa Empresa
Xi'an Elite Electronic é uma empresa nacional de alta tecnologia especializada em P & D, fabricação e vendas deConectores e adaptadores de RF, conjuntos de cabos, adaptadores e conjuntos de guias de ondas, juntas rotativas de microondas e outros componentes de interconexãoem conformidade com o sistema de gestão da qualidade ISO9001 durante 20 anos.
A Elite Electronic está empenhada na modernização do equipamento de defesa nacional desenvolvendo alta confiabilidade, alta frequência,Conectores elétricos de alto desempenho e em miniatura de alta qualidade, componentes de guia de ondas e microondas.
A Xi'an Elite Electronic é fornecedora de componentes para a China Spacecraft e muitos outros projetos nacionais de alta tecnologia.
Os produtos são amplamente utilizados na aviação, navegação, eletrônica, comunicações e outros campos.Em resposta ao apelo da estratégia nacional "Um Cinturão""One Road", começamos o nosso negócio de exportação este ano.
Visão geral da fábrica
Q1:É uma empresa comercial ou fabricante?
R: Somos fabricantes com mais de 20 anos de experiência.
Q2:Que produtos pode fornecer atualmente?
A: Conectores/adaptores/cabelas, adaptadores/cabelas de condução de ondas, conectores integrados, produtos de baixa frequência e juntas rotativas de microondas, etc.
P3:Há uma amostra gratuita disponível?
R: Sim, se tiver estoque, a amostra gratuita está disponível com frete cobrado.
Quarto trimestre:A sua empresa pode aceitar customização?
A: O ODM é bem-vindo. Com mais de 20 anos de experiência em ODM, a Elite Electronic pode ajudar no design, desenvolvimento de produtos, pesquisa e desenvolvimento e integração de seus produtos interligados.
Q5:Quais são os termos de pagamento?
R: Podemos aceitar L/C, T/T, Western Union, garantia comercial (cartão de crédito & T/T), etc.
Q6:Qual é o tempo de entrega?
R: 5 dias para encomendas de amostras, 6-7 semanas para encomendas de produção em massa (com base em diferentes quantidades, ODM, etc.)
Q7:Como me vai entregar as mercadorias?
R: Em geral, cooperamos com expressos internacionais como DHL, UPS, FedEx, TNT para permitir que nossos clientes recebam suas mercadorias rapidamente, mas com o menor frete.Navio por via aérea e marítima também está disponível.
Q8:Quanto tempo tenho de esperar para que os meus produtos cheguem?
A: 5-8 dias úteis para o transporte aéreo, 3-8 dias úteis para o expresso internacional.
P9: Como está a qualidade do seu produto?
R: Como fornecedores de alta qualidade da China Spacecraft e de muitos outros projetos nacionais de alta tecnologia, fornecer produtos excelentes é a nossa forma de desenvolvimento.Temos uma forte equipe de controle de qualidade e processo muito rigoroso para garantir a nossa qualidade de acordo com alta qualidade e padrão comercial.
Q10:Qual é a sua garantia?
R: Nossa garantia é de 3 meses após a entrega, a Elite Electronic presta muita atenção ao serviço pós-venda.
Nota:
Temos mais de 10.000 tipos deConector de RF, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
