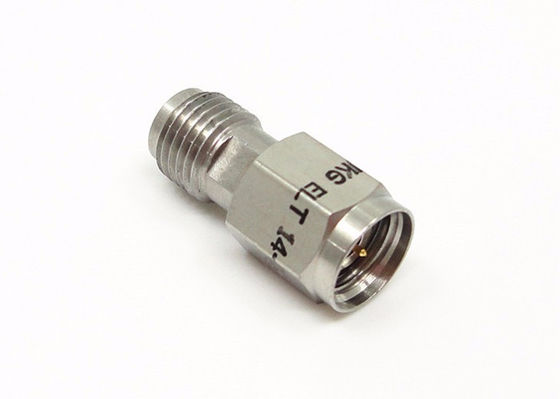

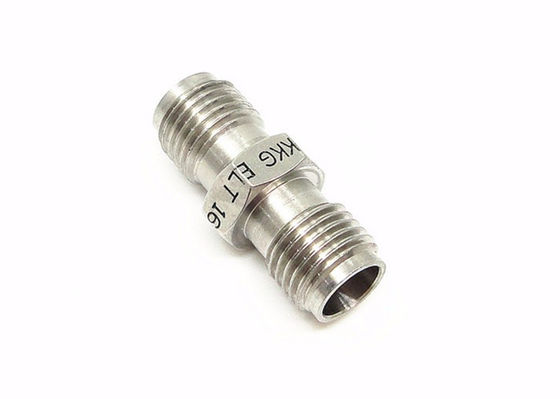

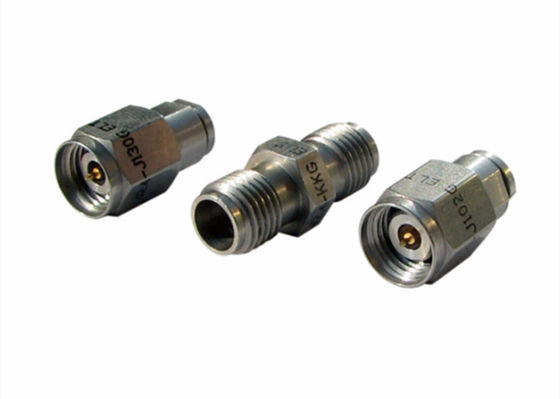

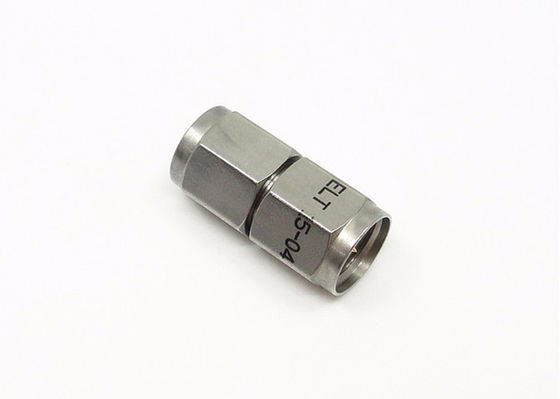

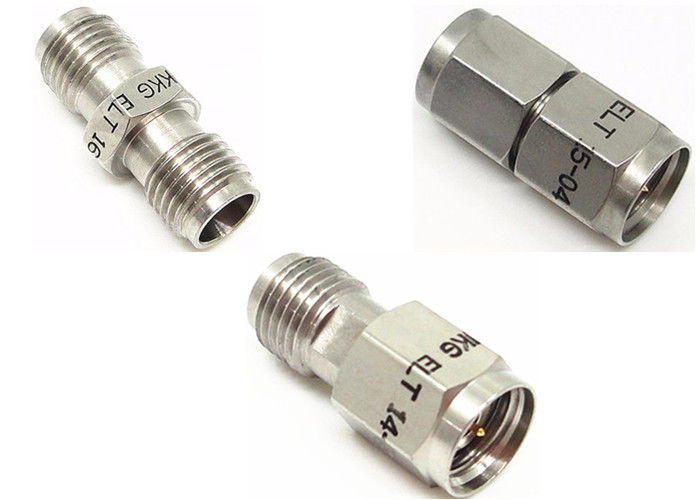

Conectores de Ondas Milimétricas de 2,4mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2.4mm RF Conector coaxial | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | CE RoHs |
| Tipo: | Masculino / Feminino | ||
| Destacar: | Conectores de cabo coaxial,conectores coaxiais da micro-ondas |
||
Conectores de onda milimétrica de 2,4 mm de fábrica de qualidade superior com alta frequência
O produto do tipo 2.4 é um conector de onda milimétrica de alto desempenho, a frequência é de 50 GHz, usa conexão rosqueada de interface aérea, com características de pequeno volume, peso leve, alta frequência de uso, conexão confiável, é amplamente utilizado em medições de micro-ondas de alta frequência e dispositivos de onda milimétrica.
Os conectores coaxiais de 2,4 mm de 50 ohms de alta precisão para uso geral de RF e micro-ondas. Esses conectores de alto desempenho são usados em uma ampla variedade de configurações de teste e medição, desde comunicações celulares até satélites, para a correspondência adequada de equipamentos e interconexão de cabos. Os conectores são construídos em aço inoxidável durável e são projetados para suportar o uso repetido. Eles apresentam um dielétrico de ar com um suporte de condutor central de plástico de baixa perda.
Especificação
|
Características Elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de Frequência
|
DC～50GHz
|
|||
|
Tensão Nominal
|
170VRMS (nível do mar máximo)
|
|||
|
Resistência à Tensão Dielétrica
|
500VRMS (nível do mar máximo)
|
|||
|
Resistência de Isolamento
|
≥5000MΩ
|
|||
|
Resistência de Contato |
Condutor externo
|
≤2mΩ
|
||
|
Condutor central
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Desenho Detalhado
Características:
• O conector de 2,4 mm é um conector de micro-ondas de precisão.
• Construção em aço inoxidável
• Desempenho elétrico superior a 50 GHz
• Conectores em opções de lançamento final e flange
• Adaptadores para 2,4 mm, SMP, 2,92 mm, SMA.
• Ótimo para aplicações que exigem transmissão de alta frequência
• Interface de acoplamento do conector por MIL-STD-348
• Desempenho elétrico superior até 50 GHz
• Excelente confiabilidade onde condições extremas de choque e vibração são experimentadas
• Plugues e adaptadores de cabo de conexão rápida
Vantagens:
| Produtos normais | Produtos de elite | |
| Faixa de Frequência | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durabilidade | 300 Ciclos | >500 Ciclos |
Aplicação:
* Aviônicos, radares
* Sistemas de navegação
* Mísseis e sistemas de orientação
* Sistemas de telecomunicações
* Instrumentação
* Automotivo
* Computadores/LANs
* Telecomunicações
* Centros de pesquisa
* Scomunicações por satélite
OBSERVAÇÃO:
Temos mais de 10.000 tipos de Conector, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhesls.
