Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Aço inoxidável | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | 2.4mm | Palavras-chave: | Adaptador da onda de milímetro |
| Ponto: | Adaptador da onda de milímetro | Apresentação: | de aço inoxidável |
| Aplicação: | RF | Chapeamento de superfície: | Passivated |
| chapeado: | de aço inoxidável | ||
| Destacar: | 2Conector RF feminino de.4 mm,Conector RF de aço inoxidável,Conector de RF para cabo SF102 |
||

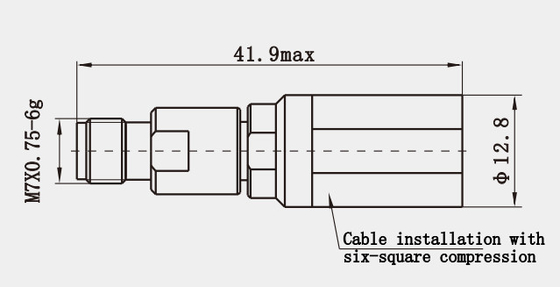

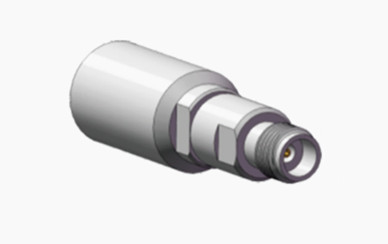

Conector RF Fêmea de Aço Inoxidável de 2,4 mm para Cabo SF102E/SF102 com Blindagem Carregada por Mola
O conector da série 2,4 mm é um conector de ondas milimétricas de alto desempenho que suporta frequências de até 50 GHz. Ele apresenta uma interface de ar e um mecanismo de acoplamento roscado, oferecendo tamanho compacto, construção leve, alta frequência utilizável e conexões elétricas confiáveis. Este tipo de conector é amplamente utilizado em testes de micro-ondas de alta frequência e aplicações de ondas milimétricas. ![]()
![]()
Especificação:
Os dados específicos do modelo são baseados nos dados da folha de especificações do produto
| Impedância | 50Ω |
| Faixa de Frequência | DC - 50GHz |
| Tensão Nominal | 170 VRMS (Máx. Nível do Mar) |
| Tensão de Suporte Dielétrico | 500 VRMS (Máx. Nível do Mar) |
Relação de Onda Estacionária de Tensão | ≤ 1.05+0.005f |
| Resistência de Contato | Condutor Central ≤ 3mΩ |
| Condutor Externo ≤ 2mΩ | |
| Resistência de Isolamento | ≥ 5000 MΩ |
| Condutor Interno | Plugue Macho: Latão, Banhado a Ouro |
| Jack Fêmea: BeCu, Banhado a Ouro | |
| Contato Resiliente | BeCu, Niquelado |
| Corpo / Casca / Carcaça | Latão, Banhado a Ouro |
| Isolador | PEI |
| Gaxeta | Borracha de Silicone |
| Temperatura | -55℃ ~ +125℃ |
| Durabilidade | 500 Ciclos |
| Torque | 0,79 ~ 1,13 N.m |
| Perda de Inserção | <.04 sqrt(f(GHz)) dB |
| Faixa de temperatura | -65 ℃~+165 ℃ |
| Pino de Contato | Banho de Ouro |
Características:
Com seu excelente desempenho elétrico e mecânico, o conector RF de 2,4 mm está se tornando um componente essencial de equipamentos de comunicação e medição de próxima geração. A demanda por conectores de alta frequência e alta velocidade continuará a crescer com o desenvolvimento das redes 5G e futuras redes 6G. As características do conector RF de cabo de 2,4 mm atendem bem a essas necessidades, abrindo amplas perspectivas em campos como radar, comunicações via satélite, industrial e aeroespacial.
Aplicação:
1. Equipamentos de Teste e Medição
Teste de Calibração: Conectores RF de 2,4 mm são significativamente empregados em vários equipamentos de teste e medição. Especialmente em kits de calibração e aplicações de metrologia, seu design de dielétrico de ar de precisão permite medições altamente precisas. Eles são comumente usados em dispositivos de calibração de laboratório e linha de produção para garantir padrões de desempenho uniformes em diferentes equipamentos de teste.
Ferramentas de Medição de Precisão: Conectores de 2,4 mm também são amplamente utilizados em testes de avaliação de lançamento final e equipamentos de teste de extremidade de placa. Esses conectores oferecem alta confiabilidade e repetibilidade, garantindo consistência em cada medição e proporcionando considerável conveniência para engenheiros.
2. Setor de Comunicações Comerciais
Dispositivos de Rede 5G: Com a proliferação das redes 5G, conectores RF de 2,4 mm são cada vez mais utilizados em equipamentos de estação base e infraestrutura de comunicação relacionada. Esses conectores suportam requisitos de transmissão de dados de alta frequência e grande largura de banda, garantindo a operação eficiente dos dispositivos de rede.
Dispositivos IoT: Em dispositivos IoT, conectores de 2,4 mm também começaram a ser utilizados. Por exemplo, alguns sensores de alta precisão e dispositivos de aquisição de dados usam esses conectores para alcançar comunicação de dados rápida e confiável.
