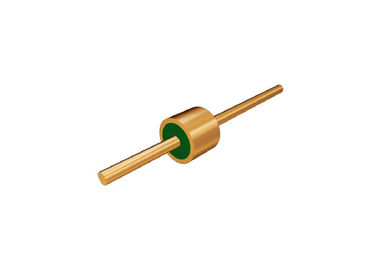

Hermético Kovar Revestimento de Ouro Vidro Para Metal Selos Conectores de Vidro Garrafas DC Feedthroughs
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | 50Ω RF DC ou outros | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | solteiro | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de selo de metal de vidro Kovar,Reprodução de corrente contínua revestida de ouro,Conectores herméticos de contas de vidro |
||
Conectores de Vedação Hermética de Vidro a Metal Conectores de Alimentação RF Cabeçalhos Multipinos
Vedação Hermética de Vidro a Metal Conectores de Alimentação RF/DC /Cabeçalhos Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos. Catálogo-Vedantes Herméticos de Vidro a Metal.pdf
Especificação:
| Nome do Produto | Vedantes Herméticos de Vidro a Metal |
| Impedância | DC ou outro |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do Vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros no campo da aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro
-Estrito controle de tolerância
-Design padrão e personalizado para escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

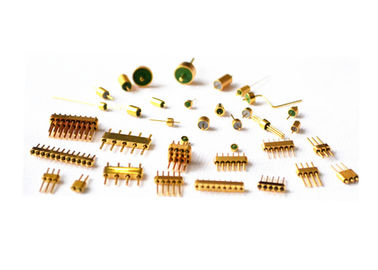

Imagem Detalhada
Lista de Produtos:
| Modelo | A | B | C | d | D | Terminação | Modelo | A | B | C | d | D | Terminação |
| JK1515-0.38 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | soldagem | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | ligação L |
| JK1615-0.38 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | soldagem | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | ligação L |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | ligação 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | ligação 2 |
| JK151616-0.4 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | soldagem | JK2016-0.5-2-JH | 1.6 | 0.6 | 4.5 | 0.5 | 2 | ligação 2 |
| JK1616-0.45 | 1.6 | 4 | 16 | 1.45 | 1.6 | soldagem | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | ligação 2 |
| JK2020-0.45 | 2 | 4 | 10 | 0.45 | 2 | soldagem | JK1919-0.6 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | soldagem |
| JK1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | soldagem | JK2040-0.6 | 4 | 1 | 6 | 0.6 | 2 | soldagem |
| JK1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | soldagem | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
ligação extremidade direita |
| JK2020-0.45-2 | 2 | 3 | 6.3 | 0.45 | 2 | soldagem | JK2016-0.7 | 1.6 | 15.1 | 17 | 0.7 | 2 | soldagem |
| JK1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | soldagem | JK2016-0.7A | 1.6 | 5 | 11.6 | 0.7 | 2 | soldagem |
| JK2016-0.5 | 1.6 | 5.8 | 12 | 0.5 | 2 | soldagem | JK2016-0.7B | 1.6 | 1.5 | 7.1 | 0.7 | 2 | soldagem |
| JK1616-0.5 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | soldagem | JK2016-0.7C | 1.6 | 0.3 | 20 | 0.7 | 2 | soldagem |
| JK1619-0.5 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | soldagem | JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | soldagem |
| JK2018-0.5 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | soldagem | JK2016-0.7E | 1.6 | 1.5 | 4.6 | 0.7 | 2 | soldagem |
| JK2030-0.5 | 3 | 2 | 10 | 0.5 | 2 | soldagem | JK1818-0.7 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | soldagem |
| JK2018-0.5A | 1.8 | 1.5 | 9.5 | 0.5 | 2 | soldagem | JK2035-0.7 | 3.5 | 3 | 13 | 0.7 | 2 | soldagem |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | soldagem | JK2017-0.7 | 1.7 | 3 | 9.7 | 0.7 | 2 | soldagem |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | ligação 2 | JK2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | soldagem |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | ligação 2 | JK2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | ligação R |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | ligação 2 | JK2016-0.7F-JH | 1.6 | 5 | 9.1 | 0.7 | 2 | ligação L |
| JK2016-0.5-JH | 1.6 | 5.8 | 12 | 0.5 | 2 | ligação 2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | soldagem |
| JK2016-0.7B-JH | 1.6 | 1.5 | 7.1 | 0.7 | 2 | ligação L | JK2015-0.8-JH | 1.5 | 3 | 6.5 | 0.8 | 2 | ligação 2 |
| JK2020-0.75 | 2 | 4 | 12 | 0.75 | 2 | soldagem | JK2530-0.9 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | soldagem |
| JK2516-0.8 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | soldagem | JK2816-1.0 | 1.6 | 2 | 6.6 | 1 | 2.8 | soldagem |
| JK2540-0.8 | 4 | 4 | 10 | 0.8 | 2.5 | soldagem | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | ligação 2 |
| JK3218-0.8 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | soldagem | JK3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | soldagem |
| JK2518-0.8 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | soldagem | JK3015-1.3 | 1.5 | 3 | 10.5 | 1.3 | 3 | soldagem |
| JK2015-0.8 | 1.5 | 3 | 6.5 | 0.8 | 2 | soldagem | JK3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | soldagem |
| JK2015-0.8A | 1.5 | 3 | 10.5 | 0.8 | 2 | soldagem | JK3430-1.4 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | soldagem |
| JK2520-0.8 | 2 | 4 | 14 | 0.8 | 2.5 | soldagem | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | soldagem |
|
B.2=ligação em ambas as extremidades B.L.=ligação na extremidade esquerda B.R.=ligação na extremidade direita |
|||||||||||||
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Hermética de Vidro a Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
