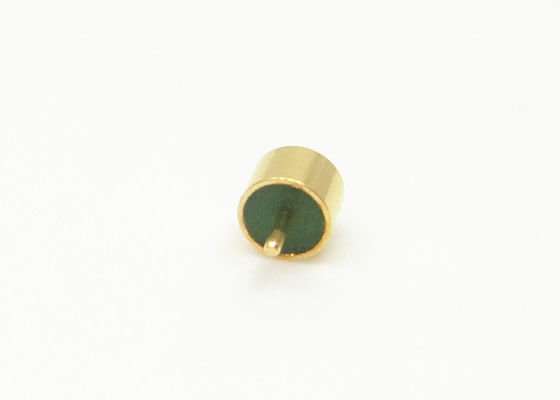

Conectores herméticos de corte reto de vidro para metal 50 Ohm RF Feedthroughs JM3020G
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | 50Ω RF | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | solteiro | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores herméticos de vidro para metal,Conectores de passagem RF de 50 Ohm,Selos de vidro e metal de corte reto |
||
Conectores Herméticos de Vidro para Metal de Corte Reto 50 Ohm RF Feedthroughs
Vedantes Herméticos de Vidro para Metal RF/DC /Cabeçotes Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizado sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vedantes Herméticos de Vidro para Metal |
| Impedância | RF 50Ω |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do Vidro
Cor do Vidro
|
Tipo 7052 ou 7070
Verde ou Branco
|
| Faixa de Frequência | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radares e outros no campo da aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-Ouro 1.27um banhado
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alta custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

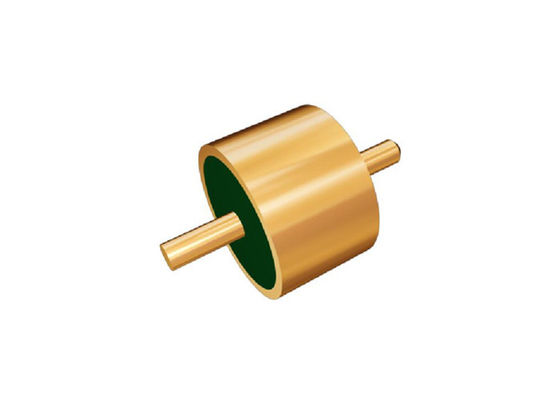

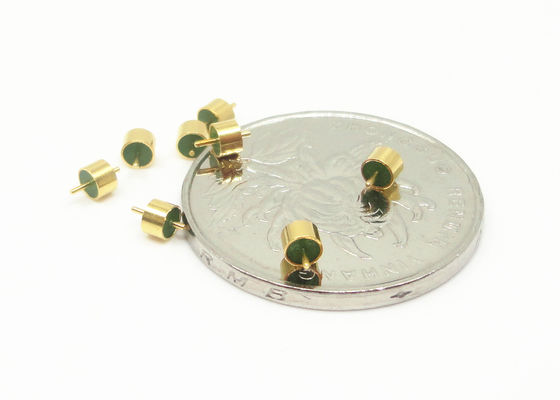

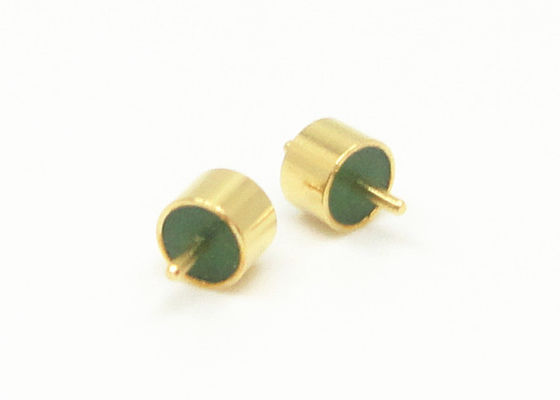

Imagem Detalhada
Lista de Produtos: Catalog-Glass-to-Metal Hermetic Seals.pdf
| RF Single-pin JM Series 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| RF Single-pin JM Standard Series 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| RF Single-pin JM Non-Standard Series 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| DC Single-pin JK Series | Escolha de Soldagem e Ligação |
| DC Single-pin JK Standard Series | Escolha de Soldagem e Ligação |
| DC Single-pin JK Non-Standard Series | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Multi-pin Header JMC Series
|
1-9 pinos com 1-3 linhas à escolha |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
