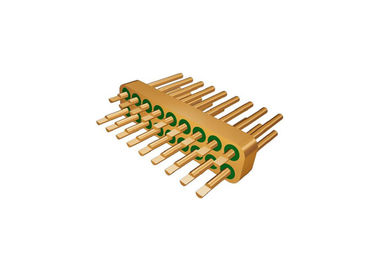

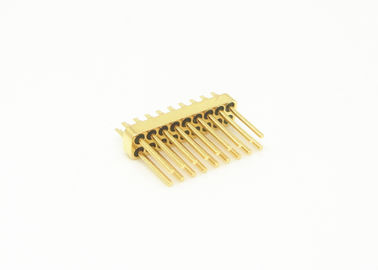

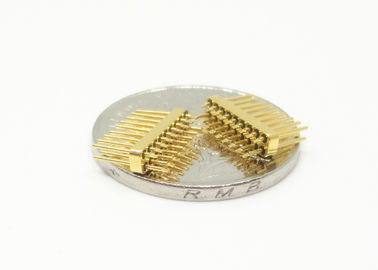

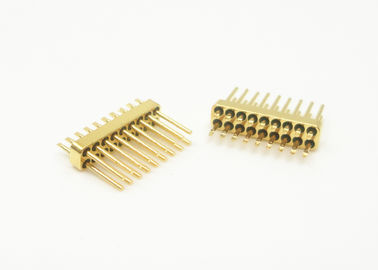

Cabeçalhos de múltiplos pinos Conectores herméticos de vidro para vedação de metal Feedthroughs RF MC-172
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos de vidro para metal com vários pinos | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | Outro | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | 18 pinos | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de Vedação Hermética Vidro-Metal,conectores de múltiplos pinos,conectores de vidro e metal MC-172 |
||
Conectores Herméticos de Vidro a Metal com Terminais Multipinos para Vedação RF
Vedação Hermética de Vidro a Metal para RF/DC /Terminais Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vidro a Metal Terminais Multipinos |
| Impedância | outro |
| Tipo | 18 pinos |
| Linhas | 2 linhas |
| Cor | Banho de ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
<1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros nos campos de aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Desenho de Contorno e Imagem
Unidade:mm
Lista de Produtos:
| M Series RF de Pino Único 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| M Standard Series RF de Pino Único 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| M Non-Standard Series RF de Pino Único 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| K Series DC de Pino Único | Escolha de Soldagem e Ligação |
| K Standard Series DC de Pino Único | Escolha de Soldagem e Ligação |
| K Non-Standard Series DC de Pino Único | Escolha de Soldagem e Ligação de Cabeça de Pino |
|
MC Series Terminal Multipinos
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Por favor, clique e baixe o anexo Catalog-Glass-to-Metal Hermetic Seals-ELT.pdf para mais itens. Tamanhos personalizados são bem-vindos.
