Selos Herméticos DC de Vidro para Metal de Pino Único com Superfície de Ligação de Fio de Ouro JK2016-0.7-17-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Certificado: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Alfinete: | Pino único |
| Vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pacote: | Vidro para vedações de metal | Forma: | Vidro de sinterização para selo de metal kovar |
| Marca: | ELT(Elite) | Tamanho: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Selo de vidro DC hermético com um único alfinete,Selagem de Vidro para Ligação de Fio de Ouro,Selagem de Vidro para Metal JK2016-0.7-17-JH |
||

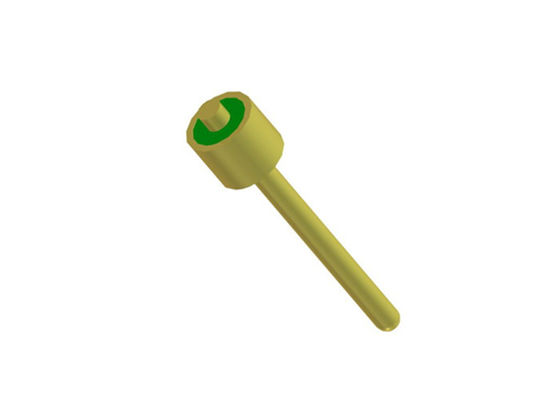

Selo Hermético DC de Vidro para Metal de Pino Único com Superfície de Ligação de Fio de Ouro
Especificação JK2016-0.7-17-JH:
| Nome do Produto | Selos Herméticos de Vidro para Metal |
| Impedância | DC ou outro |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de Operação | -65°C~+260°C |
Imagem Detalhada (mm) de JK2016-0.7-17-JH
Catálogo-Selos Herméticos de Vidro para Metal.pdf
Introdução
Conectores Herméticos de Vidro para Metal RF/DC /Conectores Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação eletrônica nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radares e outros nos campos de aviônica, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-Ouro banhado de 1,27 µm
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alta custo-efetividade
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| RF Monopino JM de 50Ω | Escolha de soldagem, acoplamento e ligação |
| RF Monopino JM Padrão de 50Ω | Escolha de soldagem, acoplamento e ligação |
| RF Monopino JM Não Padrão de 50Ω | Escolha de soldagem, acoplamento e ligação |
| DC Monopino Série JK | Escolha de soldagem e ligação |
| DC Monopino JK Padrão | Escolha de soldagem e ligação |
| DC Monopino JK Não Padrão | Escolha de soldagem e ligação de cabeça de prego |
|
Conector Multipinos Série JMC
|
1-9 pinos com 1-3 linhas à escolha |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
