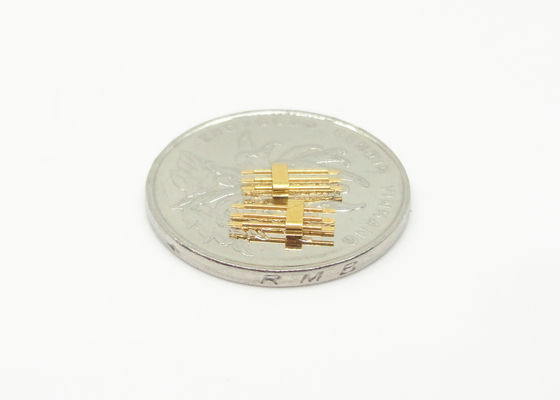

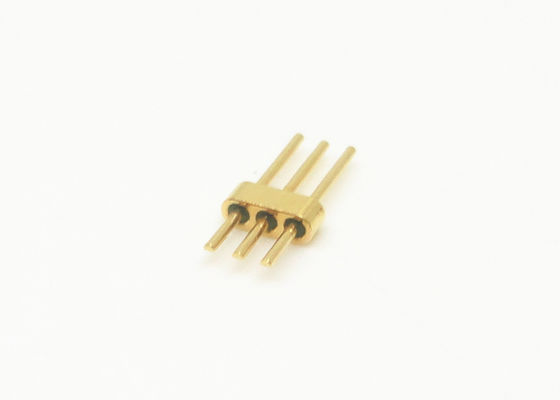

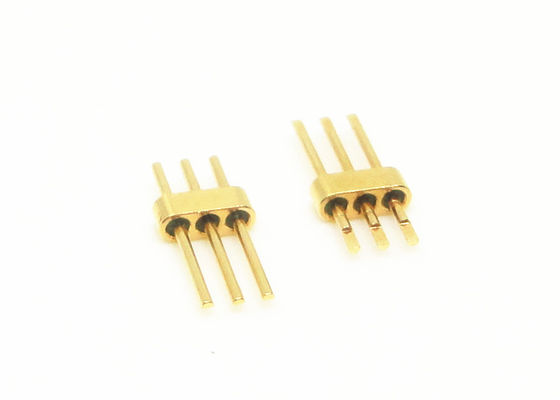

Conectores de Vedação Hermética de Vidro para Pino Múltiplo de 3 Pinos 0.5mm MC-244
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos de vidro para metal com vários pinos | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | Outro | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | 3 | Material: | Kovar 4J29 |
| Vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de vedação de vidro a metal de 3 pinos,Cabeçalhos herméticos com vários pinos de 0,5 mm |
||
Conectores de Vedação Hermética de Vidro para Metal com Vários Pinos de 3 Pinos 0.5mm
Vedantes Herméticos de Vidro para Metal RF/DC /Conectores de Vários Pinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar que é sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.Catálogo-Vedantes Herméticos de Vidro para Metal-ELT.pdf
Especificação:
| Nome do Produto | Vidro para Metal Conectores de Vários Pinos |
| Impedância | outro |
| Tipo | 3 pinos |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do Vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
<1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para vários pinos, |
| Temperatura de Operação | -65°C~+260°C |
Características:
-Tamanho pequeno
-leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: método de ligação de fio de ouro, soldagem e acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros campos de aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-Ouro banhado a 1.27um
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alta custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

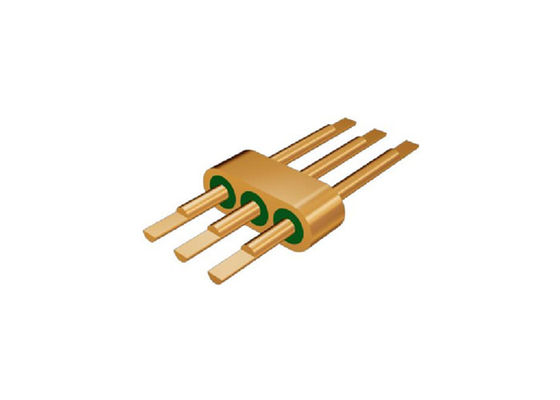

Desenho de Contorno e Imagem
Unidade:mm
Lista de Produtos:
| RF M Series de Pino Único 50Ω | Escolha de Acoplamento e Ligação por Solda |
| RF M Standard Series de Pino Único 50Ω | Escolha de Acoplamento e Ligação por Solda |
| RF M Non-Standard Series de Pino Único 50Ω | Escolha de Acoplamento e Ligação por Solda |
| DC K Series de Pino Único | Escolha de Solda e Ligação |
| DC K Standard Series de Pino Único | Escolha de Solda e Ligação |
| DC K Non-Standard Series de Pino Único | Escolha de Solda e Ligação de Cabeça de Unha |
|
Conector de Vários Pinos Série MC
|
Escolha de 1-9 pinos com 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Hermética de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
