Detalhes do produto:
Condições de Pagamento e Envio:
|
| para fora escudo: | Liga de alumínio | Área de seção: | ² de 0.1-0.15mm |
|---|---|---|---|
| Padrão: | MIL-DTL-83513 | Avaliação atual: | 3A |
| tipo do contato: | micro pino da torção, chapeamento de ouro | Nome do produto: | J30JM, Mirco-D, D-secundário, MDM |
| Tipo: | Receptáculo | Fio: | Cor codificada |
| Contato: | Pin 9 | Palting: | Chapeamento de ouro |
| Destacar: | conector retangular de j30j,micro conector de d |
||

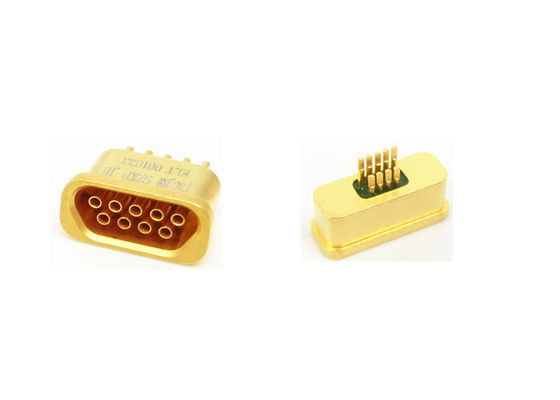

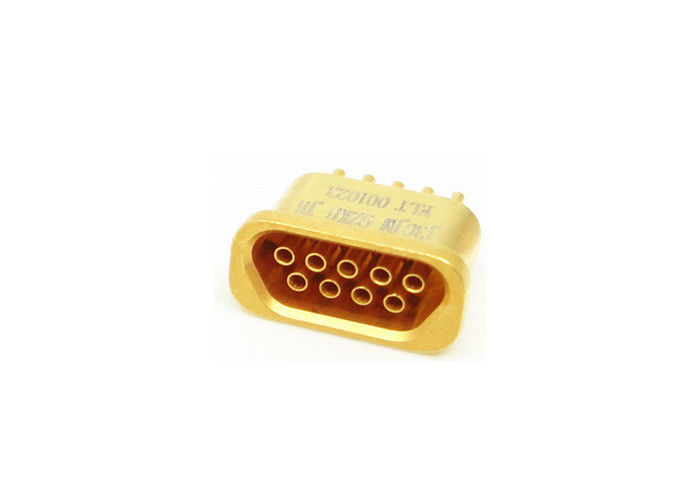

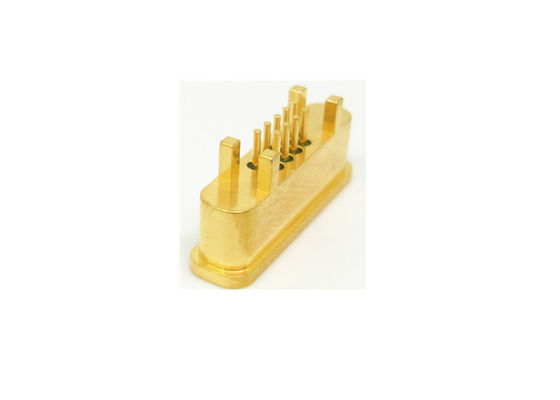

Conector retangular da série do contato hermético micro-d J30JM do Pin do selo 9 com o ouro chapeado
Os micro conectores fêmeas retangulares de J30JM são soquetes herméticos com o dielétrico no vidro e contactam o afastamento 1.27mm. Para estilos da terminação do fim, podem ser aplicáveis aos fios com área secional Φ0.1-0.15mm2, ou soldado no PWB diretamente. Estes conectores são projetados exclusivamente para as circunstâncias onde a selagem hermético é pedida. Têm características do tamanho pequeno, do peso leve, da conexão segura, da eficácia excelente da proteção eletromagnética, da vibração e da resistência de choque etc.
Arranjos de contato(Opinião da cara da inserção do Pin) |
1, os conectores comuns inclui 6 subfamílias: frise conectores do contato, conectores do contato da solda, em-linha contato
para PWB N, em-linha contato para PWB N-J, contato do ângulo direito para PWB W, contato do ângulo direito para PWB W-J.
2, J30J-9TJL, o “TJ” significam a “tomada”
Tensão avaliado: 100V
Avaliação atual: 3A
Hermecity: Pa de ≤1.01 x de 10E-09·³ /s de m
Resistência de contato: ≤10MΩ
Resistência de isolação: ≥ 1000 MΩ
Tensão de Withstand dielétrica: 300V
Durabilidade: 500 ciclos
Temperatura ambiental: -55℃ ~ + 125℃
Humidade relativa: +40℃ até 95%
Vibração: ² de 10Hz~ 2000Hz 196m/S
Aceleração total RMS: 23.1G
Impacto: ² 735m/S
| Desenho da dimensão exterior |
| Modelo não. | L | L1 | Tomada de acoplamento | NOTA |
| J30JM-9ZK | 9,2 | 8,2 | J30JB-9TJ | 1. ZK=Socket /Female (receptáculo) 2. TJ=Pin /Male (tomada)
3. M=Hermetic
4. Tamanho do escudo da disposição do contato:
--9,15,21,25,31,37
5. Superfície de JH=Bonding
|
| J30JM-9ZK-JH | 9,2 | 8,2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16,8 | 15,8 | J30JB-21TJ | |
| J30JM-25ZK | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19,3 | 18,3 | J30JB-25TJ | |
| J30JM-31ZK | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23,2 | 22,2 | J30JB-31TJ | |
| J30JM-37ZK | 26,9 | 25,9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26,9 | 25,9 | J30JB-37TJ |
Aplicações:
- Aviónica, radares
- Mísseis e sistemas de orientação
- Equipamento a bordo
- Sistemas de telecomunicação
- Sistemas de navegação
- Centros de pesquisa
- Aplicações médicas
- Cabo a cabografar
- Placa ao cabo
- Placa de superfície de (SMT) da montagem ao cabo
Características:
-- Selado hermeticamente pelo vidro agregado
-- Afastamento do contato: 1,27 milímetros (0,05")
-- Tamanho do fio: 0.1-0.15 milímetros de ²
-- 1, 2 opções cruas
-- 9-37 contatos
-- Economia do espaço e do peso.
-- Resistência excelente a choque e à vibração.
-- A extremidade pode ser soldada diretamente ao PWB
Tipos:
- Série de J30J
- Série (hermético) de J30JM
- (Plástico) série J30
- Série de J50J
- Série de J55A
- Série (hermético) de J55AM
- Série de J56J
NOTA:
Nós podemos fornecer sobre 1000 tipos de conectores da série de Miro-D J30J, se não é fósforo com seu pedido, pls contactamos-nos.
