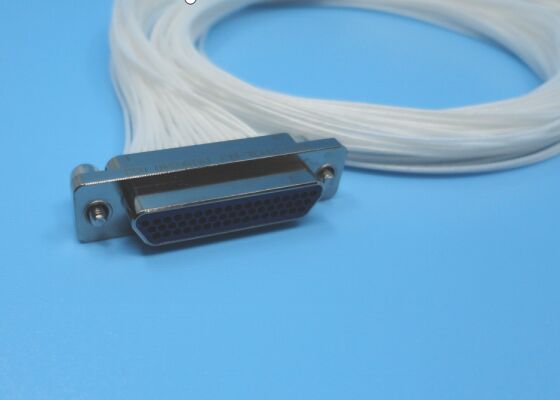

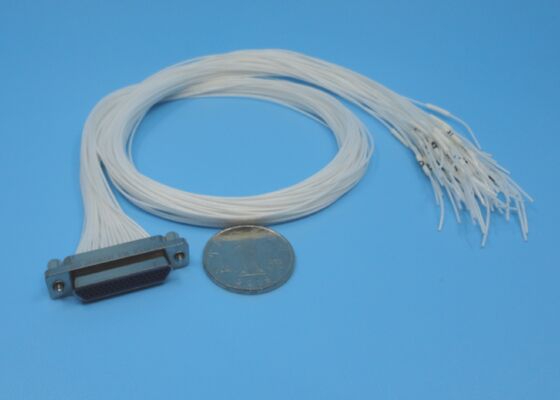

Conector da série J30J Rectangular Plug masculino 51contatos Plug masculino com comprimento de fio de enxaguante 500mm para componente de conexão do circuito
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores da série J30J | outro nome: | Conectores Micro D |
|---|---|---|---|
| Maestro Central: | Ligação de cobre, revestimento de ouro | Condutor Externo: | Liga de alumínio, revestimento por níquel |
| Contatos: | tomada masculina | DWV: | 800 V |
| Terminar o contacto: | Crimpagem | Resistência de Isolamento: | ≥5000MΩ |
| Contacto/Pin: | 51contatos | Dielétrico de Isolamento: | PBT |
| Temperatura operacional: | -55℃~+125℃ | Temperatura de armazenamento.: | -55℃~+125℃ |
| Cabo de acasalamento: | AFR-250, fio branco 0,10mm2 ~0,15mm2 | Comprimento do fio: | 1500mm, 1000mm,500mm, 300mm, 200mm |
| Personalização: | Comprimento de fio diferente | ||
| Destacar: | Conector masculino da série J30J,51 contatos conector retangular,Conector de arame de enrolamento de 500 mm de comprimento |
||
Descrição do produto:
Os conectores micro-retangulares da série J30J são:Os conectores micro-retangulares da série J30J, optimizados para equipamentos aeroespaciais e portáteis, combinam tamanho ultracompacto, construção leve e alta fiabilidade.Com blindagem robusta de liga de alumínio e acoplamento roscado resistente a vibrações, estes conectores garantem uma transmissão estável de sinal em ambientes adversos, facilitando a miniaturização e a redução de peso dos sistemas electrónicos modernos.
Sistema de contacto
Dispõe de contatos flexíveis com um1.27 mm de distância de contactopara um desempenho elétrico estável.
Configurações de contacto disponíveis:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pinos.
Os contactos sãoliga de cobre revestida de ouroPara fornecer baixa resistência ao contacto e excelente resistência à corrosão.
Dispõe de contatos flexíveis com um1.27 mm de distância de contactopara um desempenho elétrico estável.
Configurações de contacto disponíveis:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pinos.
Os contactos sãoliga de cobre revestida de ouroPara fornecer baixa resistência ao contacto e excelente resistência à corrosão.
Habitação e proteção
Localizado em AL acidentadoliga com revestimento de níquel sem eléctropara durabilidade e blindagem eficaz.
Equipados com acoplamento roscado para assegurar umaligação segura e resistente a vibraçõesem condições de funcionamento exigentes.
Localizado em AL acidentadoliga com revestimento de níquel sem eléctropara durabilidade e blindagem eficaz.
Equipados com acoplamento roscado para assegurar umaligação segura e resistente a vibraçõesem condições de funcionamento exigentes.
Opções de rescisão
Suporta vários estilos de terminação, incluindoterminação da solda, montagem em ângulo reto/PCB reto e montagem de crimp-to-wire.
Suporta vários estilos de terminação, incluindoterminação da solda, montagem em ângulo reto/PCB reto e montagem de crimp-to-wire.
Dados técnicos:
Dimensão do conector da série J30J 51 contatos masculinos
| Modelo de produto |
J30J-51TJL-500 (51 pinos, tacho masculino, comprimento do fio 500 mm) |
||
| Técnico | Materiais e acabamento | ||
| Impedância | / | Condutor central | Ligação de cobre, revestimento de ouro |
| VDV | 800 V | Condutor externo | Liga de alumínio, revestimento por níquel |
| Resistência ao isolamento | > 5000 MΩ | Dieléctrico de isolamento | PBT |
| Temperatura | Temperatura de funcionamento: -55°C~+125°C Temperatura de armazenamento: -55°C~+125°C | ||
Aplicações:
Aeronáutica:Sistema de radar, satélite e telemetria e sistemas de controlo
Eletrónica:Eletrónica de comunicação, equipamento e sistemas montados em veículos
Indústria de alta qualidade:Equipamento médico, instrumentos de ensaio, equipamento de detecção de buracos
Equipamento de microondas e RF:Módulos de transceptor em miniatura, interconexão PCB-PCB / PCB-cabo
Personalização:
Personalize os seus conectores da série J30J com a Elite Electronics
Também podemos personalizar os pinos especiais, como os 12 pinos, 24 pinos, 35 pinos, 39 pinos, 41 pinos, vamos organizar a avaliação do projeto por nosso engenheiro antes da personalização.
Embalagem e transporte:
- Embalagem:
Os conectores da série J30J são embalados em uma caixa de cartão durável com espuma protegida para evitar danos durante o transporte.
- Transporte marítimo:
Utilizamos serviços de correio confiáveis para uma entrega rápida e segura. Todos os envios incluem números de rastreamento e são embalados de forma segura para evitar erros durante o transporte.
