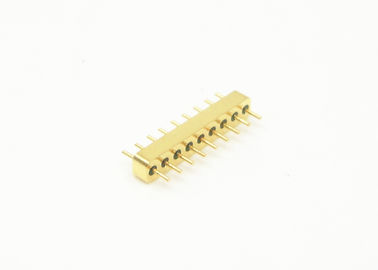

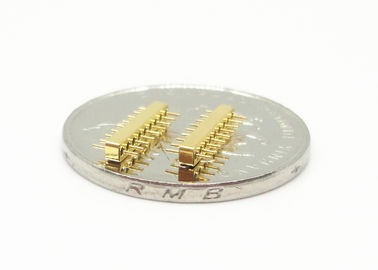

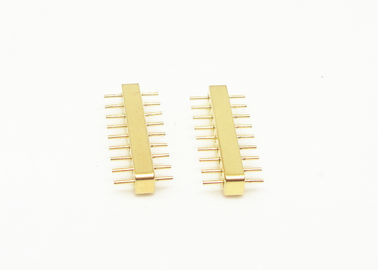

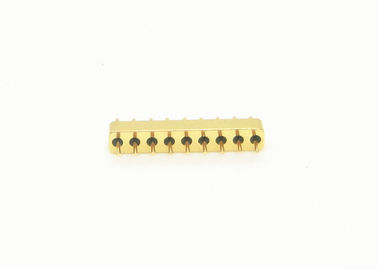

Cabeçalhos de vários pinos Conectores herméticos de vedação de vidro para metal 1,27 mm Espaçamento JMC-250
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos de vidro para metal com vários pinos | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | Outro | Certificado: | ROHS ISO-9001-2015 |
| Alfinete: | 9-Pin | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de Vedação Hermética Vidro-Metal,conectores de pin múltiplos com espaçamento de 1,27 mm |
||
Conectores de Vedação Hermética de Vidro para Metal com Pinos Múltiplos Espaçamento de 1,27mm
Vedação Hermética de Vidro para Metal RF/DC /Conectores de Pinos Múltiplos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vidro para Metal Conectores de Pinos Múltiplos |
| Impedância | outro |
| Tipo | 9 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para múltiplos pinos, |
| Temperatura de Operação | -65℃~+260℃ |
DOWNLOAD Catalog-Glass-to-Metal Hermetic Seals.pdf
Características:
-Tamanho pequeno
-leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros em aviônica, aeroespacial e automotiva. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro
-Estrito controle de tolerância
-Design padrão e customizado à escolha.
-Produtos e serviços de alta custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos customizados

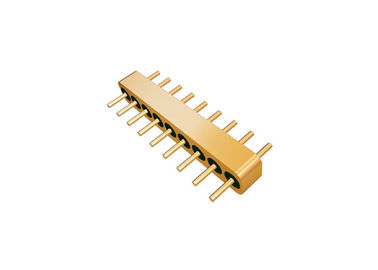

Desenho de Contorno e Imagem
Unidade:mm
Lista de Produtos:
| RF Monopino 50Ω Série JM | Escolha de soldagem, acoplamento e ligação |
| RF Monopino 50Ω Série JM Padrão | Escolha de soldagem, acoplamento e ligação |
| RF Monopino 50Ω Série JM Não Padrão | Escolha de soldagem, acoplamento e ligação |
| DC Monopino Série JK | Escolha de soldagem e ligação |
| DC Monopino Série JK Padrão | Escolha de soldagem e ligação |
| DC Monopino Série JK Não Padrão | Escolha de soldagem e ligação de cabeça de prego |
|
Conector de Pinos Múltiplos Série JMC
|
1-9 pinos com 1-3 linhas à escolha |
| Dimensões customizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Hermética de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
