18GHz Feminino 2 Holes Flange Mount SMA RF Conector Revestido de Ouro 50Ohm para.086 Cable
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector SMA RF | Contato Central: | Liga de cobre, banhada a ouro |
|---|---|---|---|
| Contato Externo: | Liga de cobre, banhada a ouro | Montar: | 2 furos flangeiam montagem |
| Impedância: | 50 ohms | Freqüência: | CC ~ 18 GHz |
| Cabo de acasalamento: | .086 cabo | Gênero: | Fêmea |
| Durabilidade: | 500 ciclos | aplicativo: | Sistema de comunicação RF |
| Destacar: | conector da antena do sma,conector co-axial do sma |
||

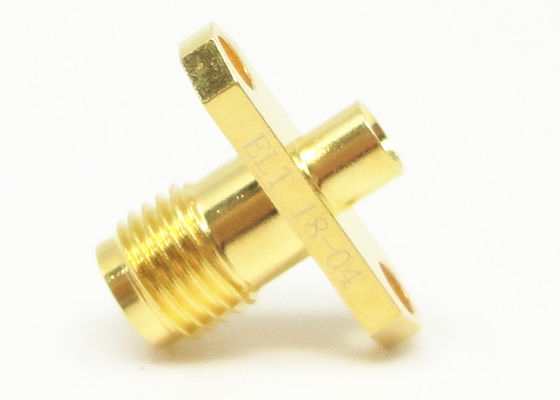

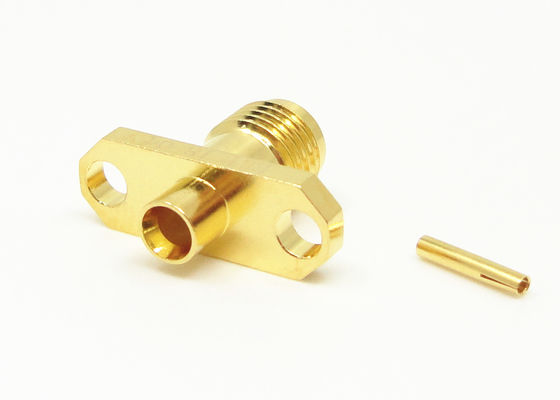

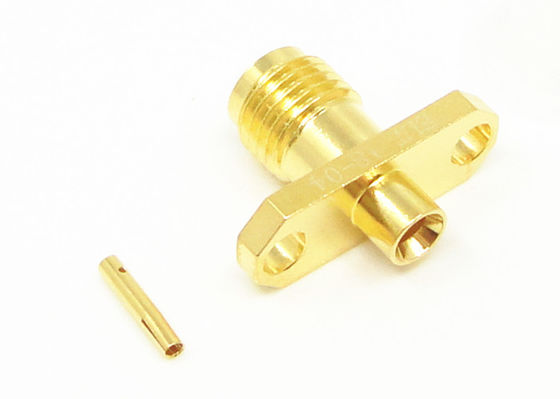

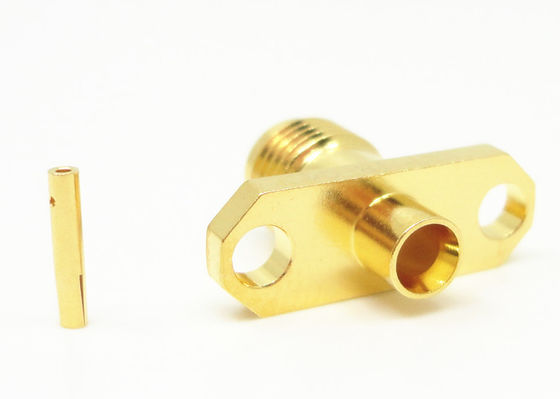

Fêmea de 2 buracos, montagem de flange, conector SMA RF, revestido de ouro 50 ohms
Conector de RF SMAÉ uma espécie de conector coaxial de alta frequência, desenvolvido e produzido de acordo com o MIL-C-39012, com características de pequeno volume, boa largura de banda, características elétricas superiores.O SMA é o conector coaxial de RF mais utilizado em diferentes campos de comunicação de microondas e dispositivo de medição de microondasO conector de alto desempenho desenvolvido pela nossa empresa pode chegar a 20 GHz.
Vantagens dos conectores SMA RF:
√ Uma vasta selecção de conectores (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), mais de 500
trabalhadores experientes com mais de 10 linhas de produção
√ Especializada na fabricação de conectores RF há mais de 16 anos
√ Com a nossa própria fábrica com 35.000m2
√ Substitua Lemo, Molex,YEONHO,Tyco, AMP,KET, JWT, JMT, Cvilux, GTK ect. com entrega rápida
√ Preço competitivo
√ O volume de negócios médio mensal é de 10 milhões
√ As encomendas personalizadas (ODM) são bem-vindas aqui
√ Controlo de qualidade rigoroso (Relatório QA), aprovado,ISO9001, ROHS, CE
√ Estamos empenhados em fornecer conector de alta qualidade para os clientes
√ Ter uma longa e rica experiência de cooperação com os componentes nacionais dos projectos
Desenho de contorno: ((mm)
SMA RF Connector Fêmea flange montar acoplamento.086 cabo
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas do conector SMA RF | |||
| Impedância | 50Ω | ||
| Faixa de frequência | Conectar com o cabo solf DC ~ 12,4GHz, dependendo da frequência do cabo | ||
| Conectar com um cabo semi-rígido DC~18 GHz,dependem da frequência do cabo | |||
| Voltagem nominal | 335VRMS* | ||
| Dieléctricos Resistência à tensão | 1000VRMS* | ||
| Resistência ao isolamento | ≥ 5000 MΩ | ||
| Resistência do centro | Condutor central | ≤ 3,0 mΩ | |
| Condutor externo | ≤ 2,0 mΩ | ||
| Características materiais e mecânicas do conector SMA RF | |||
| Condutor central | Homem | Alcatrão de cobre, revestido de ouro | |
| Fêmea | Alcatrão de cobre, revestido de ouro | ||
| Com um diâmetro não superior a 50 mm | Cobre de liga de níquel | ||
| Aço inoxidável, passivação | |||
| Mancha de encolhimento | De teor, em peso, em peso, de cobre | ||
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
Aplicação:
*Aeroespacial
* Banda larga
* Instrumentação
*Antenas de matriz de fases
* Telecomunicações
*Interconexão de bordo para bordo
Catálogo do produto:
| Adaptador de RF |
| Conector RF SSMA/SMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Nota:
Temos mais de 10.000 modelos deConectores de RF SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
