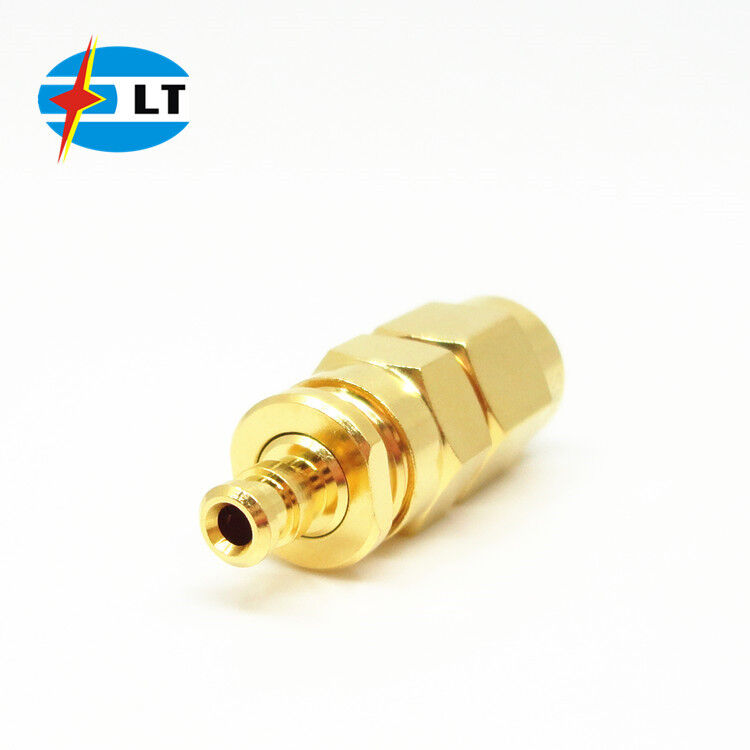

RG178 50 Ohm SMA Conector Direito Masculino

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

Imagem Grande :  RG178 50 Ohm SMA Conector Direito Masculino Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ROHS, ISO-9001-2015
Número do modelo: SMA-J2A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Negociável
Detalhes da embalagem: Caixa padrão de exportação
Tempo de entrega: Dentro de 3-4 semanas
Termos de pagamento: T/T, Western Union, L/C
Habilidade da fonte: 1,000,00 peças por mês
Descrição de produto detalhada
Nome do produto: Conector SMA RF Chapeamento: Ouro banhado
Gênero: Macho Freqüência: CC ~ 18 GHz
Tipo: SMA Tensão de trabalho: 335V r.m.s no nível do mar
Corpo: Latão Impedância: 50Ω
Nome do produto: Conector de RF SMA
Destacar:

conector SMA macho RG178

,

conector SMA 50 Ohm reto

,

conector RF SMA RG178

Cabo RG178 SMA Conector SMA Macho Reto Banho de Ouro 50Ohm

Conectores RF coaxiais SMA são conectores de RF com acoplamento roscado, tamanho miniatura, à prova de vibração e ampla faixa de frequência de até 18 GHz (Nossos conectores RF SMA podem ser 20 GHz), o que os torna amplamente utilizados para micro-ondas, antenas e instrumentação de teste, etc.
Podemos personalizar conectores e adaptadores RF SMA de acordo com os diferentes requisitos dos clientes. Conectores SMA bulkhead e SMA flange mount estão disponíveis, bem como conectores SMA em ângulo reto.

Especificações:
Características Elétricas:
Impedância 50Ω
Faixa de Frequência Cabos flexíveis DC~12.4GHz
Cabos semi-rígidos DC~18GHz
Tensão Nominal 335 VRMS (Nível do Mar Máx.)
Tensão de Suporte Dielétrico 1000VRMS (Nível do Mar Máx.)
Resistência de Isolamento Resistência ≥5000MΩ
Resistência de Contato Condutor Central ≤3.0mΩ
Raws Condutor Externo ≤2.0mΩ
VSWR (Relação de Onda Estacionária de Tensão) ≤1.3


RG178 50 Ohm SMA Conector Direito Masculino

Desenho de Contorno de Conectores Coaxiais RF SMA:

(mm)

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



Características de Material e Mecânicas:

Características de Material e Mecânicas:
Condutor Central Macho/Plug Latão Banho de Ouro
Fêmea/Soquete Bronze de Berílio Banho de Ouro
Contato Resiliente Bronze de Berílio Niquelado
Carcaça/Invólucro Latão Banho de Ouro
Carcaça/Invólucro Aço Inoxidável Passivado
Isolador PTFE
Anel de Vedação Borracha de Silicone
Durabilidade 500 ciclos
Torque 0.79~1.13N.m
*Outros materiais e revestimentos podem ser personalizados



Principais Características:

1. Conectores coaxiais subminiaturizados com faixa de frequência de até 18 GHz

2. Utilizando interface roscada
3. Disponível em passivação ou banho de ouro
4. Opções de material em latão e aço inoxidável
5. Grande variedade de orientações e terminações de PCB
6. Disponível em versões retas ou em ângulo reto
7. Com opções bulkhead, painel de 2 furos, painel de 4 furos ou sem montagem.
8. Ampla gama com variantes macho, fêmea e adaptadores.
9. Compatível com RoHS



Catálogo de Produtos:



Adaptador RF
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF TNC
Conector RF Tipo N
Conector RF MCX/MMCX
Conector RF BNC
Conjuntos de Cabos RF
Adaptador de Guia de Onda para Coaxial
Selos Herméticos de Vidro a Metal
Conector Série J30J
Juntas Rotativas de Micro-ondas



Aplicação:
* Aeroespacial
* Banda Larga
* Instrumentação

* Estação Base

* Comunicação móvel

* Instalações externas

* Radar, micro-ondas

* Antenas de arranjo de fase
* Telecomunicações

* Interconexão placa a placa



Dimensões da Interface:

RG178 50 Ohm SMA Conector Direito Masculino



























Produtos Similares



1. Para Cabo RG178 Conectores RF SMA Retos Banho de Ouro

RG178 50 Ohm SMA Conector Direito Masculino



2.Para Cabo RG178 Conectores RF SMA RA Banho de Ouro

RG178 50 Ohm SMA Conector Direito Masculino



3.Para Cabo RG178 Conectores RF SMA Bulkhead Banho de Ouro



RG178 50 Ohm SMA Conector Direito Masculino



NOTA:
Temos mais de 10.000 tipos de Conector SMA, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
