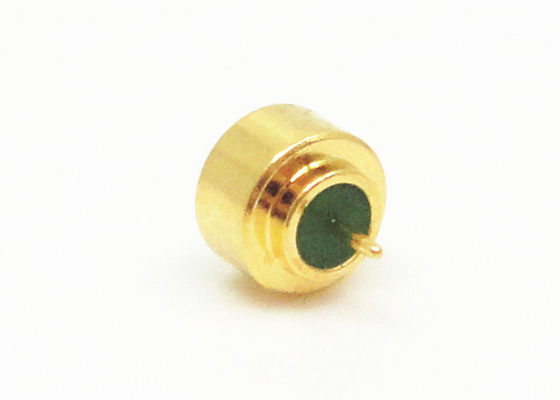

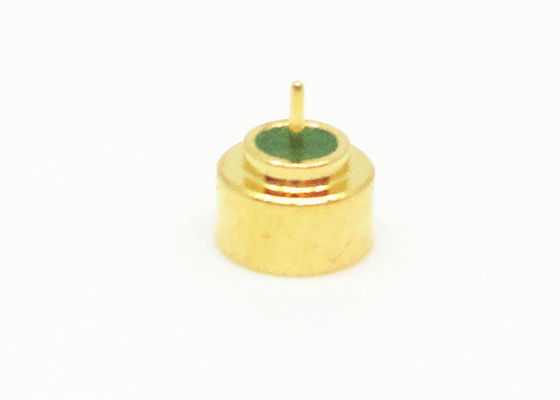

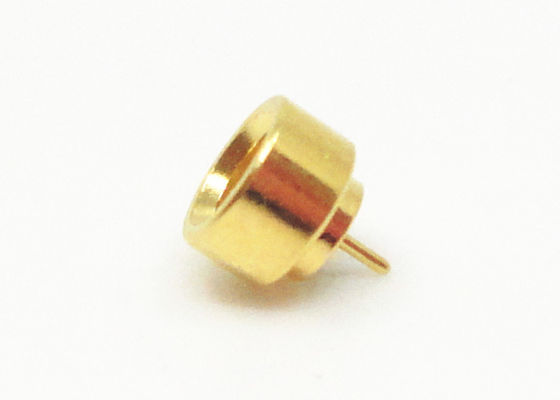

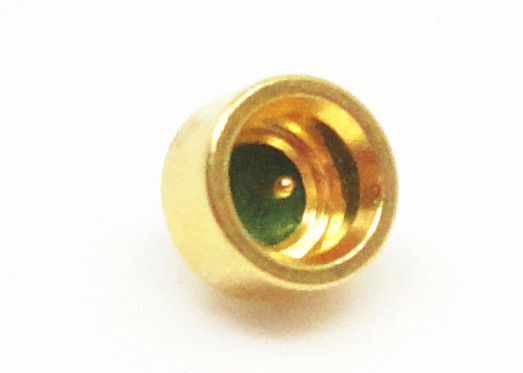

Conector RF SMPM Hermético Macho SMPM Coaxial SSMP Conector Impedância 50Ω com Microstrip Chanfrado
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Profundidade do acoplamento: | 1,4 | Gênero: | Homem |
|---|---|---|---|
| Material: | Bronze, chapeamento de ouro | Chapeamento: | Ouro chapeado |
| Impedância: | 50Ω | Escala de frequência: | DC~50GHz |
| Diâmetro do chamfere: | φ2.2 | Relação: | Retém completo |
| Destacar: | Conector RF SMPM Hermético,Conector Coaxial SSMP 50Ω,Conector SMPM Microstrip Chanfrado |
||
Conector RF Hermético Macho SMPM SSMP com Impedância de 50Ω e Microstrip Chanfrado
SMPM é um conector coaxial de RF micro push-in, caracterizado por seu tamanho pequeno (em comparação com o Mini SMP), peso leve, ampla largura de banda de trabalho, etc. É aplicável ao uso de acoplamento de conectores placa a placa em casos de instalação intensiva modular. O plugue possui duas formas de interface, a saber, garra completa e sem furo roscado.
A interface SMPM é uma interface micro-miniaturizada com uma faixa de frequência de DC a 50 GHz. É comumente usada em módulos coaxiais miniaturizados de alta frequência e é oferecida em estilos de acoplamento push-on e snap-on.
Os sistemas de acoplamento de garra completa e furo liso fornecem níveis respectivos de forças de engate/desengate. Esta família de interconexões atende às necessidades de design de pacotes pequenos; pode ser utilizada como uma interconexão altamente blindada para aplicações de alta taxa de dados ou em um sistema placa a placa usando um adaptador de bala flutuante. Esta bala flutuante fornece um link entre os pares acoplados, compensando o desalinhamento radial e axial.
Especificação
| Características Elétricas | |||||
| Impedância | 50Ω | ||||
| Faixa de Frequência | DC~50GHz | ||||
| Tensão Nominal | 170VRMS* | ||||
| Tensão Dielétrica-Resistência | 500VRMS* | ||||
| Resistência de Isolamento | ≥2000MΩ | ||||
| Resistência do Centro | Condutor Externo | ≤5mΩ | |||
| Condutor Central | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Características de Material e Mecânicas | |||||
| Condutor Central | Macho | Kovar, Folheado a Ouro | |||
| Contato Elástico | Bronze de Berílio Folheado a Ouro | ||||
| Carcaça e Outras Peças Metálicas |
Kovar Folheado a Ouro |
||||
| Isoladores | Sinterização de Vidro | ||||
| Taxa de Vazamento de Produto Hermético | ≤1.01325×10-3Pa·cm3/s | ||||
Recursos
Recursos e Benefícios
Tamanho de pacote pequeno
Estilos de acoplamento push-on e snap-on para instalação rápida
Designs disponíveis para configurações placa a placa e cabo a placa
| Número do Modelo | L(mm) | Tipo de Interface | Observação |
| SMP(M)-JHD | 1.3 | Garra completa, hermeticamente selado | Profundidade da interface 1.4mm |
| SMP(M)-JHD-S | furo liso | Profundidade da interface 1.4mm | |
| SMP(M)-JHD3 | Garra completa, hermeticamente selado | Profundidade da interface 1.4mm | |
| SMP(M)-JHD50 | Garra completa, hermeticamente selado | Profundidade da interface 1.4mm | |
| SMP(M)-JHD41-S | furo liso | Profundidade da interface 1.4mm | |
| SMP(M)-JHD57-S | furo liso | Profundidade da interface 1.4mm |
Aplicação:
Antenas
Banda Larga
Sem Fio
Instrumentação
Médico
Computação Quântica
Catálogo de Produtos:
| Adaptador RF |
| Adaptador Guia de Onda para Coaxial |
| Selos Herméticos de Vidro-Metal |
| Conector Série J30J |
| Juntas Rotativas de Micro-ondas |
| Conjuntos de Cabos RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector Tipo N RF |
| Conector BNC Conectores de Onda Milimétrica (2.4mm, 2.92mm) |
NOTA:
Temos mais de 10.000 tipos de Conector SMPM se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
