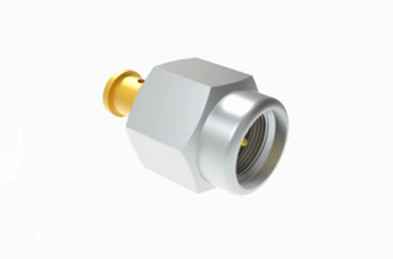

Mini SMA Berílio de cobre SSMA Conector RF masculino para cabo SFF-50-1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| Destacar: | conector do rf do ruído 7 16,conector co-axial do ruído |
||
Mini SMA Berílio de cobre SSMA Conector RF masculino para cabo SFF-50-1
O conector coaxial de RF da série SSMA apresenta um design ainda mais simplificado do que seu homólogo SMA, celebrado por seu tamanho compacto, faixa de frequência expansiva e maior confiabilidade.Esta variedade de conectores é amplamente utilizada em vários setores, incluindo a aviação, a aeroespacial e a tecnologia de comunicações de microondas.

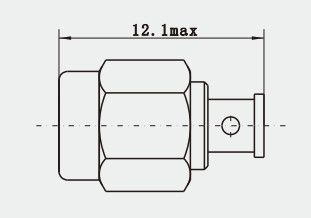

Desenho do produto do conector RF masculino Mini SMA Berílio Cobre SSMA para cabo SFF-50-1:
Características elétricas
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características eletrónicas e materiais | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 750 VRMS (nível máximo do mar) | |
| VSWR | ≤ 1.3 | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Condutor central | Homem | Sn-P Bronze Revestido em ouro |
| Fêmea | Berílio cobre Revestido de ouro | |
| De borracha ou de borracha | Brasão Berílio cobre Revestido de ouro | |
| Acero inoxidável passivado | ||
| Isolador | PTFE | |
| Anel de foca | Borracha de silício | |
| Torque de acoplamento | 0.5 - 0,7 N.m. | |
Características do produto:
1Tamanho miniaturizado: os conectores SSMA são mais compactos do que os conectores SMA padrão, tornando-os adequados para aplicações onde o espaço é premium.
2Ampla faixa de frequência: os conectores SSMA podem lidar com uma ampla faixa de frequência, geralmente suportando sinais de até 18 GHz ou até mais.
3Tipos de gênero: como outros conectores coaxial, os conectores SSMA vêm em tipos masculino (plug) e feminino (receptacle).
4Conexão estável: Incluem mecanismos tais como conexões roscadas ou acessórios para garantir um acoplamento firme e repetível.
Aplicação:
1Comunicações por satélite: são utilizadas em estações terrestres para uplink e downlink por satélite, ligando equipamentos de comunicação por satélite com sistemas de antenas.
2Equipamento de teste: nos equipamentos de teste de RF (Radio Frequency) e microondas, os conectores SSMA são utilizados para a transmissão de sinais de alta frequência para garantir a precisão e a repetibilidade da medição.
3Investigação Científica: Em experimentos científicos e equipamento de investigação, especialmente em aplicações que exigem transmissão precisa de sinais de alta frequência.
4Indústria Automóvel: À medida que a eletrônica dos veículos se torna mais sofisticada, há uma demanda crescente por conectores de alto desempenho,e conectores SSMA podem ser utilizados em alguns sistemas de radar e navegação automotivos.
Nota:
Podemos fornecer mais de 100000 tipos de RF Conectores, se não corresponder ao seu pedido, por favor contacte-nos.
