Conectores Micro-strip SMA Fêmea RF de Montagem em Flange, Banhados a Ouro e Latão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de RF SMA | Revestimento: | Banhado a Ouro |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 ciclos |
| Aplicação: | RF, Satcom /antenna/Audio | Materiais: | de latão |
| Certificado: | ISO-9001-2015 (em inglês) | Tipo: | SMA |
| Destacar: | Homem do IEC 60169-15 SMA ao adaptador fêmea de SMA,Homem do RF SMA ao adaptador fêmea de SMA,Homem do IEC 60169-15 rf ao adaptador fêmea |
||

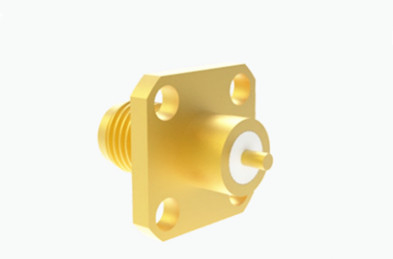

Conector RF SMA Fêmea Banhado a Ouro com Microstrip e Montagem em Flange
Conectores RF SMA de Alto Desempenho:
O conector coaxial RF SMA é um conector coaxial compacto de alta frequência projetado de acordo com MIL-C-39012. Ele possui várias vantagens, incluindo seu tamanho pequeno, ampla faixa de frequência, desempenho mecânico e elétrico superior e alta confiabilidade. Como tal, é o conector coaxial RF mais comumente usado. Sua ampla aplicação pode ser encontrada em comunicações por micro-ondas, equipamentos de medição por micro-ondas e outros campos relacionados. A linha de conectores de alto desempenho desenvolvida por nossa empresa pode suportar frequências de até 20 GHz.
Nossas Vantagens:
- 20 anos de experiência em Componentes RF e Micro-ondas
- Fornecedor qualificado de componentes da China
- Rica experiência de cooperação com projetos nacionais de alta tecnologia
- Componentes de alto desempenho e grau comercial para escolha
- Qualidade rigorosa (Relatório de QA), ISO9001, ROHS, CE, UL
- Área da fábrica de 35.000 m² com quase 1.000 funcionários experientes
- 500+ patentes nacionais com 15 linhas de produção
- Valor de produção anual acima de US$ 300 milhões
- 50+ séries de produtos com 100.000 tipos
- Entrega rápida e preço competitivo
- Pedidos sob medida (ODM) são bem-vindos
Padrão Aplicável:
MIL-C-39012
IEC 60169-15
Exibição do Produto:
Características Elétricas:
Observação: A frequência do modelo é baseada nos dados da folha de especificações do produto.
| Impedância | 50Ω | |
| Faixa de Frequência | DC~18GHz | |
| Tensão Nominal | 335VRMS* | |
| Resistência à Tensão Dielétrica | 1000VRMS* | |
| Resistência de Isolamento | ≥5000MΩ | |
| Resistência do Centro | Condutor Central | ≤3.0mΩ |
| Condutor Externo | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
Características de Material e Mecânicas:
| Condutor Central | Macho | Liga de Cobre Banhado a Ouro | ||||
| Fêmea | Bronze Berílio Banhado a Ouro | |||||
| Contato Elástico | Bronze berílio Niquelado | |||||
| Concha e outras Peças Metálicas | Liga de Cobre Banhado a Ouro | |||||
| Passivação de Aço Inoxidável | ||||||
| Manga de Crimpagem | Liga de Cobre Niquelado | |||||
| Durabilidade | 500 ciclos | |||||
| Anel de Vedação | Borracha de Silicone | |||||
| Isoladores | PTFE | |||||
Aplicações:
1. Comunicação por Micro-ondas: Em sistemas de comunicação sem fio, incluindo estações base, sistemas de antenas e outros equipamentos relacionados, os conectores SMA são usados para conectar diferentes componentes no caminho do sinal.
2. Equipamentos de Medição e Teste: Equipamentos de teste de micro-ondas de precisão e analisadores de rede geralmente usam conectores SMA como interfaces de entrada e saída de sinal para garantir medições precisas.
3. Comunicações por Satélite: Em sistemas de uplink e downlink por satélite, os conectores SMA são usados para conectar equipamentos de transmissão e recepção de estações terrestres.
4. Experimentos Científicos: Em pesquisas científicas, especialmente experimentos envolvendo sinais de RF, os conectores SMA são comumente usados para construir conexões entre configurações experimentais e instrumentos.
Produtos Relacionados:
Conectores SMA Microstrip KFD (flange fêmea) Hermeticamente selados
| Nº do Modelo | Observação |
| SSMA-KFD | Hermeticamente selado |
OBSERVAÇÃO:
Temos mais de 10.000 tipos de Conectores SMA, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
