Detalhes do produto:
Condições de Pagamento e Envio:
|

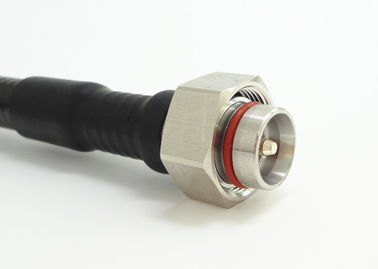

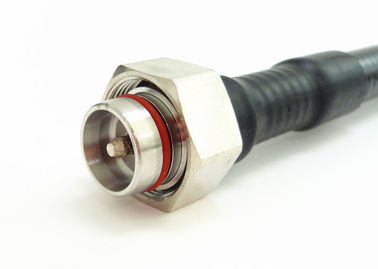

| Nome do produto: | 4.3-10 RF Conector coaxial | Chapeamento: | Tira chapeada |
|---|---|---|---|
| Impedância: | 50Ω | Escala de frequência: | DC~6GHz |
| modelo: | 4.3-10-J1 (2S-HJ) | Gênero: | Homem |
| Nome do produto: | 4.3-10 Conector Coaxial RF | ||
| Destacar: | 4.3-10 Conector coaxial RF masculino,Conector RF de fixação recta 50Ω,conjunto de cabo RF de impedância 50Ω |
||

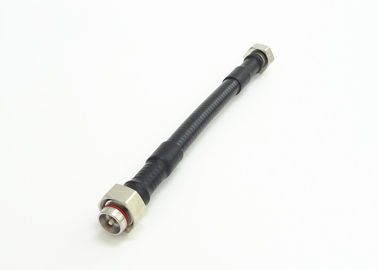

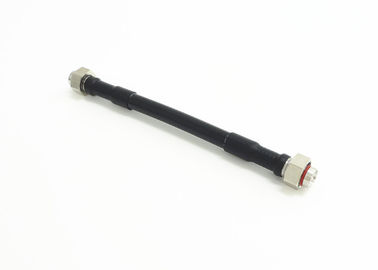

Os conjuntos de cabos RF da Xi'an Elite Electronic apresentam desempenho elétrico excepcional, baixa perda e alta frequência. A linha inclui conjuntos de cabos flexíveis, semirrígidos, corrugados e moldáveis à mão com uma combinação de cabos e conectores RF otimizados para cada mercado ou aplicação. Conjuntos de cabos RF personalizados também estão disponíveis.
Os conectores 4.3-10 oferecem o mesmo design robusto dos conectores 7/16, mas são menores e até 40% mais leves, permitindo aplicações muito mais densas e leves. Componentes elétricos e mecânicos separados produzem um desempenho PIM muito estável, independentemente do torque de acoplamento, permitindo uma instalação mais fácil. Contatos banhados a prata e corpos banhados a bronze branco oferecem um alto grau de condutividade, resistência à corrosão e durabilidade.
Podemos personalizar vários tipos de conjuntos de cabos 4.3-10 de acordo com os diferentes requisitos dos clientes.
Especificação do Produto:
![]()
Características Elétricas
| Impedância | 50Ohm |
| Faixa de frequência | DC~6GHz |
| Produto de Intermodulação de 3ª Ordem @ 2 × 20 Watts | -163, típico -167 |
| Perda de Inserção | ≤0.10dB |
| Vedação | IP67 |
| Spray de Sal | 96H |
| VSWR | 0 < f ≤ 1.0 GHz: 1.02 (40.1) 1.0 < f ≤ 2.7 GHz: 1.03 (36.6) 2.7 < f ≤ 3.7 GHz: 1.06 (30.7) 3.7 < f ≤ 5.0 GHz: 1.08 (28.3) 5.0 < f ≤ 6.0 GHz: 1.25 (19.1) |
| Vibração Método de Teste | o padrão de teste da série 202, Método 204, Cond. A |
| Tensão Dielétrica de Suporte | 2500V rms |
| Resistência de Isolamento | ≥10000MΩ |
Características de Material e Mecânicas
| Condutor Central | Bronze Fosforoso, Banhado a Prata |
| Conector de Mola | Luva de Berílio Banhada a Prata |
| Isoladores | PTFE |
| Corpo | Latão Liga Ternária Banhada |
| Outras Peças Metálicas | Latão, Liga Banhada |
| Gaxeta | Borracha de Silicone |
Características do Produto:
* A interface de acordo com IEC 60169-4
* Bom desempenho de blindagem
* Baixo VSWR; Baixa atenuação
* Baixo consumo de energia com alta potência de transmissão
* Com estruturas à prova d'água IEC 169, IP67
* Desempenham excepcionalmente bem em sistemas celulares multicanal onde os níveis de potência se aproximam de 100 watts por canal
* Baixo PIN e baixo VSWR para melhor desempenho do sistema
* Contatos banhados a prata e corpos banhados a prata ou bronze branco oferecem alta condutividade e resistência à corrosão
Aplicações:
* Computador/LANs
* Estação Base
* Automotivo
* Instalações básicas
* Instalações externas
* Radar, micro-ondas
* Telecomunicações
* Sistema de antena de rádio e TV
Industrial:
-Aeroespacial
-Industrial
-Ferroviário
-Médico
-Espacial
-Telecom
-Industrial
-Testes e Medições
A compra de linhas de montagem de cabos de micro-ondas prontas oferece benefícios importantes:
• Montagem perfeita, sem rejeições
• Não há necessidade de treinar pessoal de montagem
• Sem investimento de capital para provisões de montagem
• Cabos e conectores precisamente combinados de
fabricante
• A Xi'an Elite Electronic garante a qualidade
Capacidade da oficina de montagem:
*Descascamento automático
*Descascamento automático a laser
*Soldagem com controle de temperatura
*Sala limpa
*Marcação a laser
