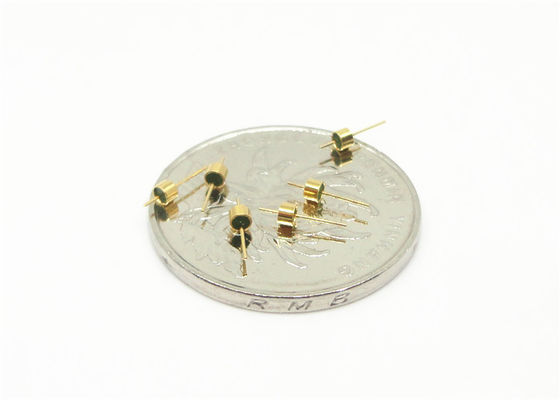

50 Ohm Single Pin Connector Glass To Metal Seal Feedthrough Lightweight Pequeno Tamanho JM2014
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | Outro | Certificado: | ISO-9001-2015 (em inglês) |
| Alfinete: | solteiro | Material: | Kovar 4J29 |
| Vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conector de um único pin de 50 ohms,Feedthrough de vedação de vidro para metal,conector leve de pequeno porte |
||
Conectores RF de selagem de vidro para metal de 50 Ohm hermeticamente selados
Selagens herméticas de vidro para metal RF/DC /Cabeçotes multipinos /Conector também é chamado de Isolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizado em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Selagem hermética de vidro para metal |
| Impedância | RF de 50 Ohm |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65°C~+260°C |
Características:
-Tamanho pequeno
-leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros em aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

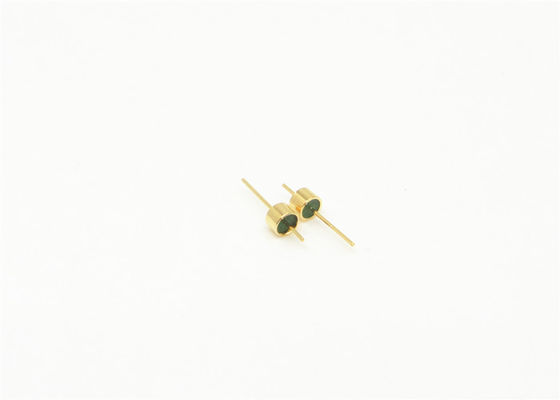

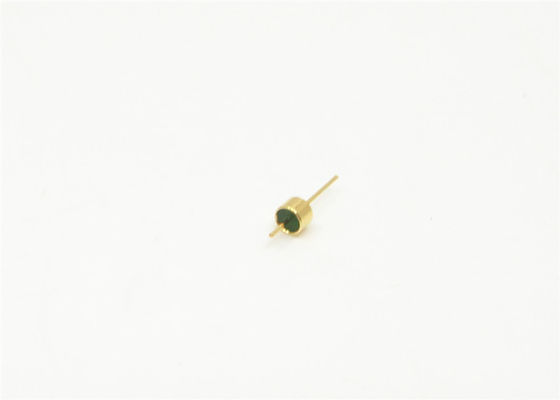

Imagem Detalhada
Unidade(mm)
Produto :
| Modelo | A | B | C | d | D | Nota | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=fabricação / soldagem NOTA: O tamanho acima mostrado na tabela é apenas uma pequena parte deste RF Pino único Selagem hermética de vidro para metal. Se precisar de documentação, produtos similares, compatíveis ou de substituição, entre em contato conosco. |
|||||||||||||
Catálogo-Selagens Herméticas de Vidro para Metal.pdf
