Conectores hermeticamente selados de vidro para metal para transmissão de sinais de microondas JM2516
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Chapeamento: | Ouro banhado |
|---|---|---|---|
| Impedância: | Outro | Certificado: | ISO-9001-2015 (em inglês) |
| Alfinete: | solteiro | Material: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de sinal de microondas,revestidos de ouro,Conectores metálicos de vidro hermeticamente fechados |
||
Selos de Vidro Banhados a Ouro para Conectores RF Hermeticamente Selados
Selos de Vidro Herméticos para RF/DC /Cabeçotes Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação a gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Selos Herméticos de Vidro a Metal |
| Impedância | 50Ohm RF |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Liga Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |
Catálogo-Selos Herméticos de Vidro a Metal.pdf
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros campos de aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Ouro banhado a 1.27um
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

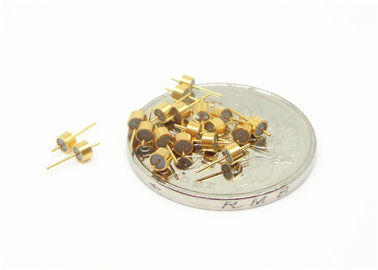

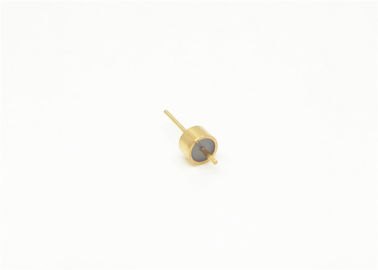

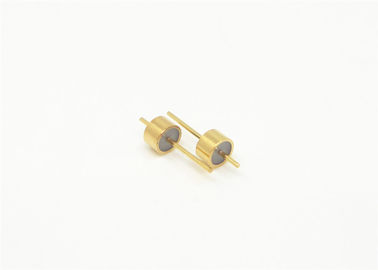

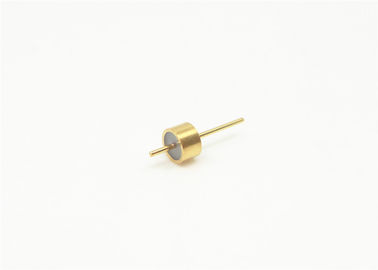

Imagem Detalhada
Unidade (mm)
Produto :
| Modelo | A | B | C | d | D | Observação | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
|
M/S=fabricação / soldagem NOTA: O tamanho acima mostrado na tabela é apenas uma pequena parte destes RF Pino único Selos Herméticos de Vidro a Metal. Se precisar de documentação, produtos similares, compatíveis ou de substituição, entre em contato conosco. |
|||||||||||||
