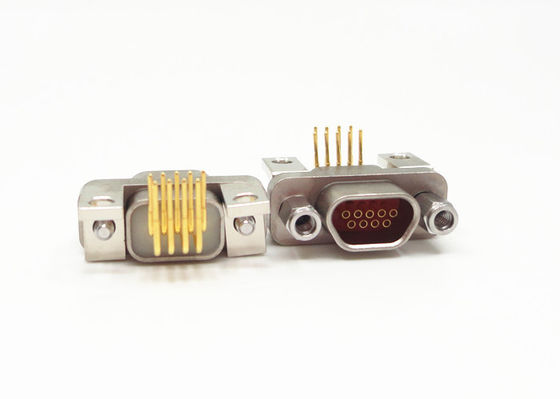

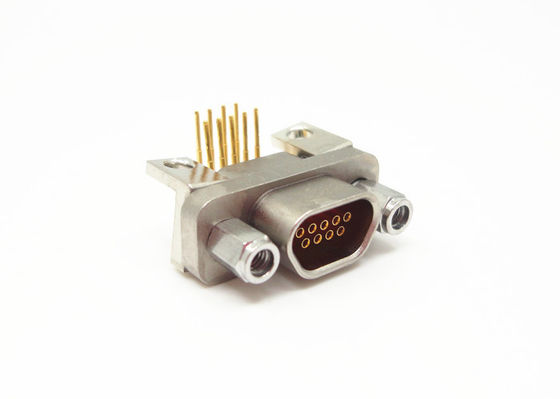

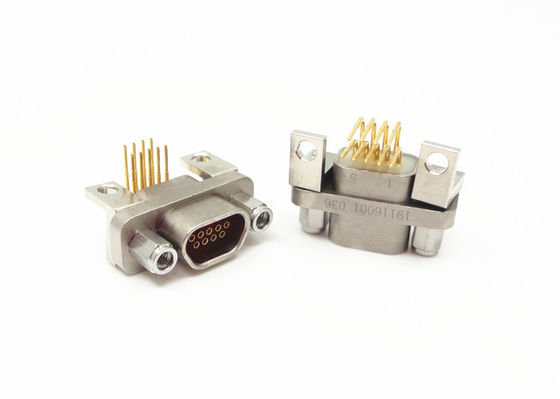

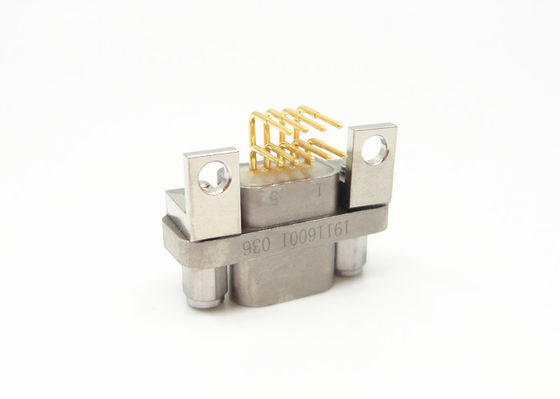

Conector de Liga de Alumínio Série J30J Ângulo Reto 9 Pinos

Aplicações:

- Aviónica, radares.
- Mísseis e sistemas de orientação
- Equipamento de bordo
- Sistemas de telecomunicações
- Sistemas de navegação
- Centros de investigação
- Aplicações médicas
- Quadro para Cable
- Superfície montada (SMT) placa para cabo

Características:

- 0,635 mm,1.27mm,1.91 mm de distância de contacto
- 1, 2, 3, 4 opções em bruto,

- Pin de torção, alta densidade de contacto

- 9-100 contatos
- Qualificação MIL-DTL-83513
- Escolha de modelos retos e retângulos
- Economia de espaço e peso.
- Excelente resistência a choques e vibrações.
- Baixa resistência de contacto, alta capacidade de corrente, alta resistência dielétrica.
- Conectores e conjuntos de cabos sob medida.

- O estilo de terminação é o contato de crimp, e o ressou é (linha × linha) 1.27 × 2.54.

Tipos:

- Série J30J
- série J30JM (hermética)
- Série J30 (Plástico)
- Série J50J
- Série J55A
- série J55AM (hermética)
- Série J56J

Este produto da série é equivalente aos produtos da série MDM americana, etc., a concha é de liga de alumínio, o espaço de contato é de 1,27 mm, aplicar à área de seção do núcleo do fio é de 0,1-0,15 mm quadrado.Este desempenho do produto é conforme com GJB2446A ((especificação geral para conectores elétricos rectangulares polarizados em micro-miniatura), é equivalente MIL-DTL-83513, é dividido em comum ((shell) e melhorado ((shell).boa resistência ao sismo, etc. É amplamente utilizado em equipamentos e aparelhos eletrónicos de pequeno espaço.

Disposições de contacto

(Visão facial da inserção do alfinete)

Nota:

Os conectores comuns incluem 6 subfamílias: conectores de contato de crimp, conectores de contato de solda, contato em linha
para PCB N, contacto em linha para PCB N-J, contacto de ângulo reto para PCB W, contacto de ângulo reto para PCB W-J.

Especificações:
