Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Retangular miniaturizado J30J | Área de seção: | ² de 0.1-0.15mm |
|---|---|---|---|
| Tipo da terminação: | fio do soder/soldadura | tipo do contato: | micro pino da torção, chapeamento de ouro |
| Afastamento do contato: | 1.27mm | Material: | Liga de alumínio |
| Comprimento do cabo: | 200mm | ||
| Destacar: | conector retangular de j30j,micro conector de d |
||

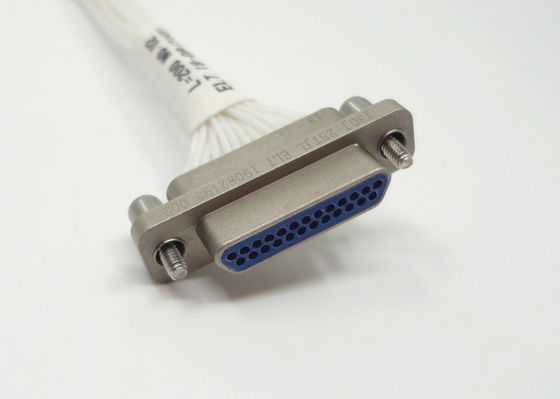

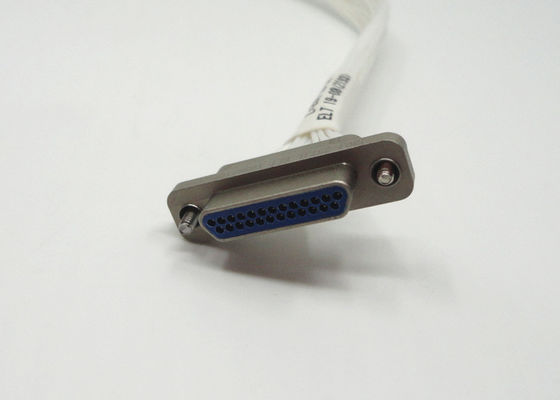

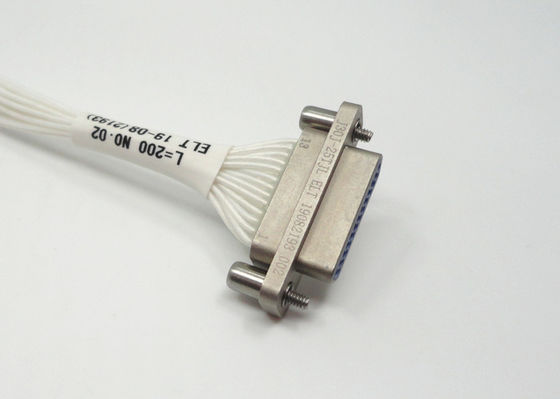

Os pinos de J30J 25 miniaturizaram o micro-d conector retangular com cabo de 200mm
Características:
- 0.635mm, 1.27mm, afastamento do contato de 1.91mm
- 1, 2, 3, opções 4-raw,
- Pino da torção, densidade do contato alto
- 9-100contacts
- Qualificação MIL-DTL-83513
- Em linha reta, o direito-ângulo modela a escolha
- Economia do espaço e do peso.
- Resistência excelente a choque e à vibração.
- Baixa resistência de contato, capacidade atual alta, força dielétrica alta.
- Conectores e conjuntos de cabo projetados.
- O estilo da terminação é contato do friso, e a rede de estações meteriológicas é (linha do × da fileira) 1.27×2.54.
Tipos:
- Série de J30J
- Série (hermético) de J30JM
- (Plástico) série J30
- Série de J50J
- Série de J55A
- Série (hermético) de J55AM
- Série de J56J
Aplicações:
- Sistemas de navegação
- Centros de pesquisa
- Aplicações médicas
- Placa ao cabo
- Aviónica, radares
- Mísseis e sistemas de orientação
- Equipamento a bordo
- Sistemas de telecomunicação
- Placa de superfície de (SMT) da montagem ao cabo
Este produto da série é equivalente aos produtos da série de MDM, etc. americanos, o escudo é liga de alumínio, espaço do contato é 1.27mm, aplica-se à área de seção do núcleo do fio é 0.1-0.15mm esquadrados. Este desempenho de produto cumpre com o GJB2446A (especificação geral para conectores bondes retangulares polarizados micro-diminutos do escudo), ele é MIL-DTL-83513 equivalente, é dividido à terra comum (escudo) e melhorado (escudo). Com o pequeno instale o espaço, peso leve, seguro conectam, seixos eletromagnéticos excelentes, boa resistência do terremoto, etc. É amplamente utilizado espaço pequeno em equipamentos eletrônicos e no instrumento exigidos.
Os conectores comuns incluem 6 subfamílias: frise conectores do contato, conectores do contato da solda, em-linha contato
para PWB N, em-linha contato para PWB N-J, contato do ângulo direito para PWB W, contato do ângulo direito para PWB W-J.
| Avaliação atual | 3A |
| Avaliação da tensão | 300V |
| Resistência de isolação | ≥ 5000 MΩ |
| Durabilidade | 500 ciclos |
| Tensão de Withstand dielétrica | 800 |
| Temperatura ambiental | -55℃ ~ + 125℃ |
| Humidade relativa | até 95% em +40℃ |
| Vibração | ² de 10Hz~ 2000Hz 196m/S |
| Aceleração total RMS | 23.1G |
| Impacto | ² 735m/S |
Desenho detalhado de J30J-TJ: (Unidade: milímetro)
NOTA:
Nós temos sobre 10.000 tipos de conector, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
