Conector hermético de um único pin 50 Ohm Rf Impedância para aeroespacial pequeno tamanho JM2012
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | RF Feedthrough vidro para vedações metálicas | Impedância: | 50 Ohm RF |
|---|---|---|---|
| Chapeamento: | Revestido em ouro de 1,27um | Certificado: | ISO-9001-2015 (em inglês) |
| Alfinete: | solteiro | Nome: | Kovar Hermetic |
| Vidro: | 7052.7070 | Taxa de vazamento: | < 1,01325 X 10-3 Pa·cm3/s |
| Destacar: | Conector hermético de um único pin 50 Ohm,Conector RF JM2012 de pequeno porte,Conector de vedação vidro-metal para a aviação |
||
50Ohm Passa-muros RF de selagem vidro-metal
Passa-muros RF/DC/ Pino Único/ Conectores Multipinos /Conector também é chamado de Isolador de vidro, Beads de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
Características:
- Hermético
- Tamanho pequeno
- Leve
- Qualidade estável e alta confiabilidade
- Condutor interno: ligação com fio de ouro, soldagem e método de acoplamento à escolha
Especificação:
| Nome do Produto | Pino Único |
| Número do Modelo | Observação |
| Impedância | 50Ohm RF |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | DC~50 GHz |
| VSWR | ≤1.2 |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de Operação | -65°C~+260°C |
Vantagens:
-1.27um banhado a ouro
-Controle rigoroso de tolerância
- - Design padrão e customizado à escolha.
-Produtos e serviços de alta custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos customizados
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros campos de
aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.

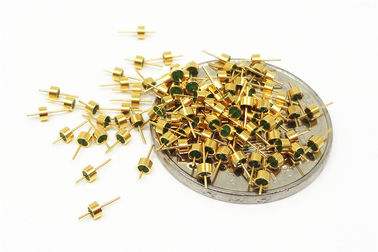

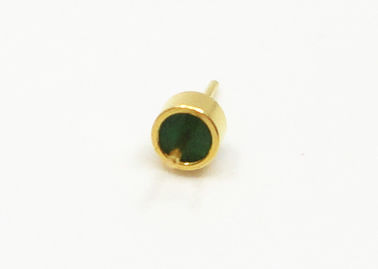

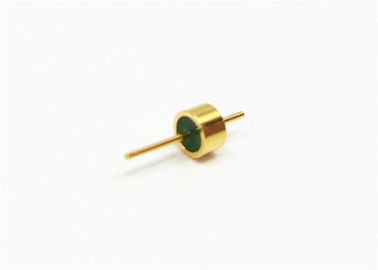

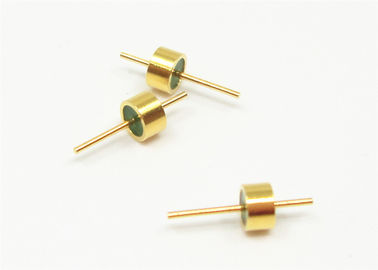

Imagem Detalhada
. Se precisar de documentação, produtos similares, compatíveis ou de substituição, entre em contato conosco.
| Produto : | Modelo | A | B | C | d | D | |||||||
| Observação | JM2012 | 1.2 | 1.8 | 6 | 0.3 | 2 | |||||||
|
M/SM/S= fabricação / soldagem OBSERVAÇÃO:O tamanho mostrado na tabela é apenas uma pequena parte deste RF Pino ÚnicoSelagens Herméticas Vidro-Metal |
|||||||||||||
. Se precisar de documentação, produtos similares, compatíveis ou de substituição, entre em contato conosco.
Perfil da Empresa:
Xi'an Elite Electronics Co., Ltd.Fundada em agosto de 2003, a Elite Electronics é uma fabricante e exportadora confiável de conectores elétricos RF, adaptadores RF, conjuntos de cabos, guias de onda e juntas rotativas de micro-ondas multicanal, etc.
Esses interconectores elétricos RF são amplamente utilizados em aeroespacial, aviação, navegação, comunicações, antenas e outros sistemas elétricos importantes.
Como fornecedora qualificada de componentes para muitos projetos nacionais de alta tecnologia, a Elite Electronics possui mais de 23 anos de experiência em ODM em Componentes de Interconexão.
Categoria de Produto:
1. Conectores RF, Adaptadores (DC a 110GHz)
2. Conjuntos de Cabos RF e Guias de Onda
3. Adaptadores Guia de Onda para Coaxial
4. Conectores Integrados (RF e DC)
5. Conector Retangular Micro (J30J, Micro D-sub, MDM)
6. Selagens Herméticas Vidro-Metal, Cabeçotes, Passa-muros (RF e DC)
7. Produtos ODM
Amostras estão disponíveis. Entre em contato conosco para mais detalhes.
