Conectores de vedação de vidro para metal de alta confiabilidade, cabeçalho multi-pin, revestido de ouro JMC-1605
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalho multi-pin | Impedância: | Outro |
|---|---|---|---|
| Chapeamento: | Ouro banhado | Número do pino: | 3 pinos |
| Material da casca: | Kovar 4J29 | Vidro: | 7052,7070, |
| Material do PIN: | Kovar 4J29 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conectores de vedação metálica de vidro revestidos de ouro,conectores de pin múltiplos JMC-1605,conectores de vidro e metal de alta confiabilidade |
||

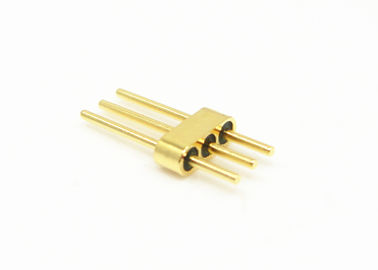

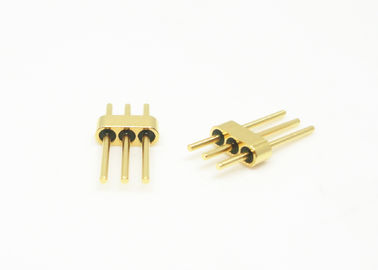

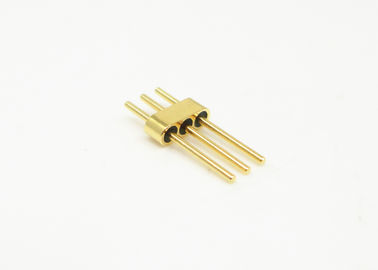

Conector de Pino Múltiplo de 3 Pinos com Vedação Hermética de Vidro para Metal Banhada a Ouro
Vedação Hermética de Vidro para Metal para Passa-fios RF/DC /Conectores de Pino Múltiplo /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vidro para Metal Passa-fios |
| Impedância | outro |
| Tipo | 3 pinos |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Liga Kovar 4J29 |
|
Material do vidro
Cor do Vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para pino múltiplo, |
| Temperatura de Operação | -65℃~+260℃ |
Características:

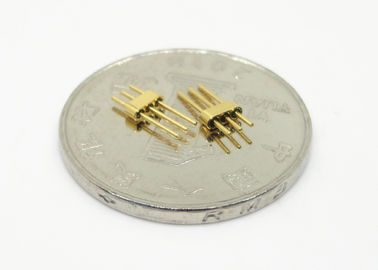

-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros nos campos de aviônica, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Produtos Relacionados:
Lista de Produtos: Catálogo-Vedação Hermética de Vidro para Metal.pdf
| Passa-fios RF de Pino Único JM Série 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Passa-fios RF de Pino Único JM Série Padrão 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Passa-fios RF de Pino Único JM Série Não Padrão 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Passa-fios DC de Pino Único JK Série | Escolha de Soldagem e Ligação |
| Passa-fios DC de Pino Único JK Série Padrão | Escolha de Soldagem e Ligação |
| Passa-fios DC de Pino Único JK Série Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Prego |
|
Conector de Pino Múltiplo Série JMC
|
1-9 pinos com 1-3 linhas à escolha |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Hermética de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
