Alta confiabilidade de vedação hermética de alimentação através de 50Ω RF Impedância leve JM4018
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Impedância: | 50Ω RF |
|---|---|---|---|
| Chapeamento: | Ouro banhado | Alfinete: | solteiro |
| Material do PIN: | Kovar 4J29 | Vidro: | 7052,7070, |
| Certificado: | ROHS ISO-9001-2015 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | Conector hermético de transmissão de 50Ω RF,Conector de vedação de vidro a metal leve,Alta fiabilidade de vedação de alimentação JM4018 |
||
Segurança hermética altamente confiável Segmentação RF Feedthroughs de vidro para selos de metal
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidro, grânulos de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento, etc.Os isoladores de vidro são pequenos, leves, herméticos, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Especificações:
| Nome do produto | Segamentos herméticos de vidro a metal |
| Impedância | 50Ω RF DC ou outros |
| Tipo | 1 pin |
| Linhas | 1 linha |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de frequências | DC ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Resiste à tensão | ≥ 300 V |
|
Hermecidade Taxa de vazamento |
<1.01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥ 2000MΩ para pin único, ≥ 1000MΩ para multipin, |
| Temperatura de funcionamento | -65°C~+260°C |

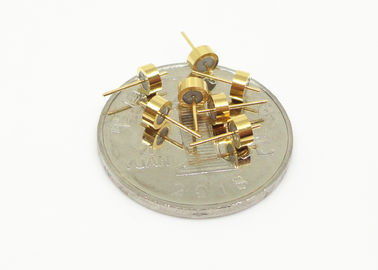

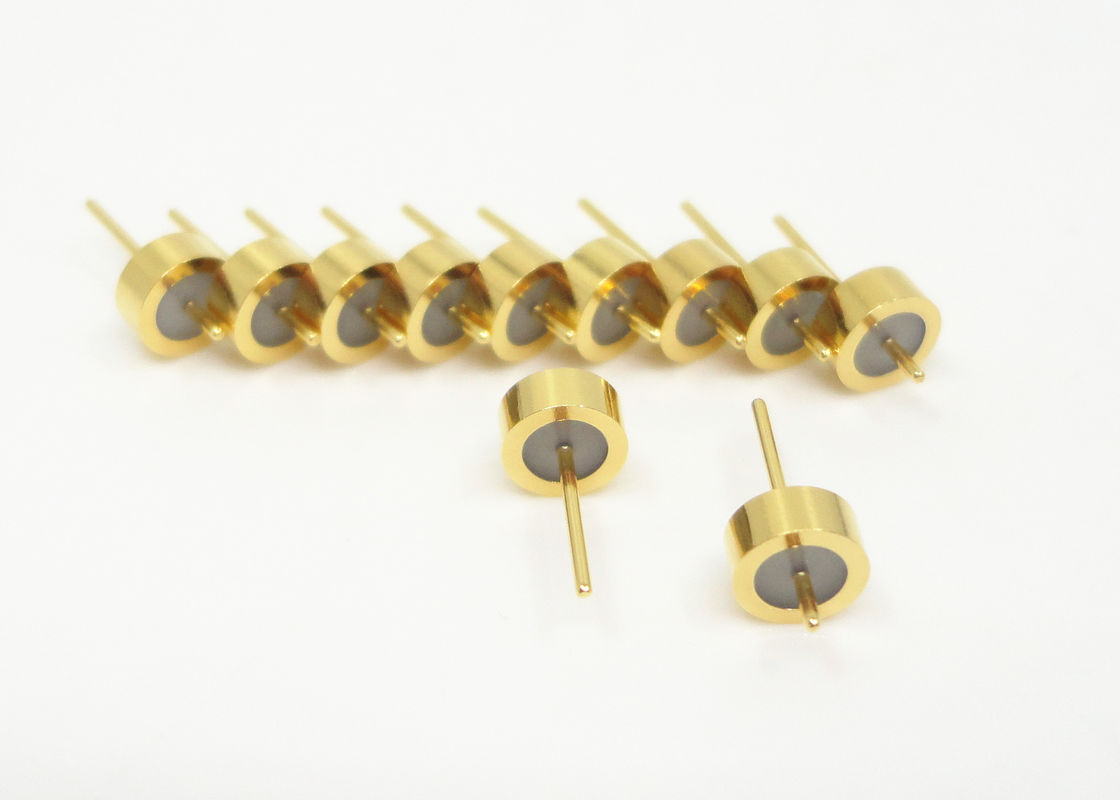

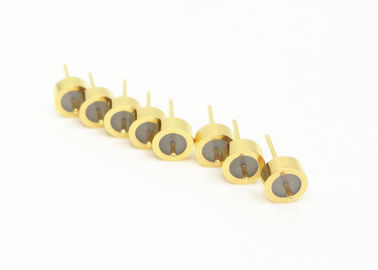

Desenho de contorno e imagem do JM4018
| Número do modelo. | A | B | C | d | D | Rescisão |
| JM4018 | 1.8 | 7.6 | 9.5 | 0.5 | 4 | Soldagem / acasalamento |
Lista de produtos:
| 50Ω RF Série JM de pinos únicos | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série padrão | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série não-padrão | Soldagem Opção de acoplamento e ligação |
| Série JK DC de um único pin | Escolha de solda e ligação |
| DC Single-pin JK série padrão | Escolha de solda e ligação |
| DC Single-pin JK série não-padrão | Opção de solda e colagem da cabeça dos pregos |
|
Série JMC de cabeçalho multi-pin
|
1-9 pinos com 1-3 linhas de escolha |
| Dimensões personalizadas |
Ampla gama |
Características:
- Pequeno.
- leve
- Hermético.
- Qualidade estável e alta fiabilidade
- Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, satélites, radar e outros em aviônicos, aeroespacial e automotivo arquivado.
Vantagens:
- 1,27um de ouro
- Estreito.controlo de tolerância
-Design padrão e personalizado para escolha.
- Alto.produtos e serviços de baixo custo
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
