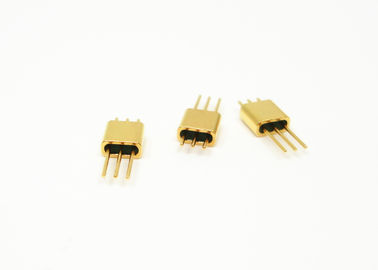

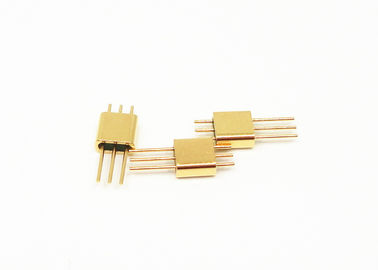

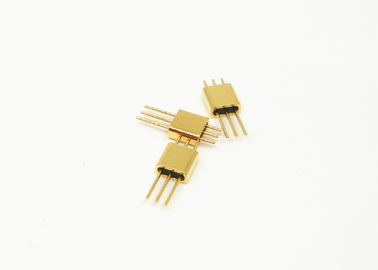

3 pinos Kovar liga hermética de vidro para conectores de vedação de metal de alta precisão JMC-1553
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos de vidro para metal com vários pinos | Impedância: | Outro |
|---|---|---|---|
| Alfinete: | 3 pinos | Material do PIN: | Kovar 4J29 |
| Vidro: | 7052.7070 | Chapeamento: | Ouro banhado |
| Certificado: | ROHS ISO-9001-2015 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Destacar: | conectores de metal e vidro em liga Kovar,conectores de selagem hermética JMC-1553,conectores de metal e vidro de alta precisão |
||
Conectores Herméticos de Liga Kovar 4J29 com 3 Pinos e Selos de Vidro para Metal
Conectores Herméticos Multipinos / Selos de Vidro para Metal RF / Alimentadores DC /Perolas de Vidro também é chamado deIsolador de Vidro, Conector Hermético. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação a gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc.
Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Hermético Conectores Multipinos |
| Impedância | outro |
| Tipo | 3 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |

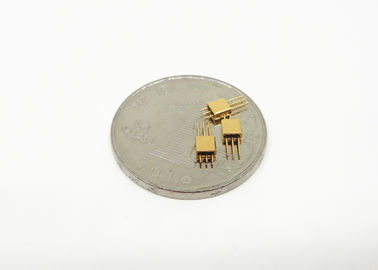

Imagem Detalhada
Unidade:mm
Lista de Produtos: Catálogo-Selos Herméticos de Vidro para Metal.pdf
| RF de Pino Único de 50Ω Série JM | Opção de Soldagem, Acoplamento e Ligação |
| RF de Pino Único de 50Ω Série Padrão JM | Opção de Soldagem, Acoplamento e Ligação |
| RF de Pino Único de 50Ω Série Não Padrão JM | Opção de Soldagem, Acoplamento e Ligação |
| DC de Pino Único Série JK | Opção de Soldagem e Ligação |
| DC de Pino Único Série Padrão JK | Opção de Soldagem e Ligação |
| DC de Pino Único Série Não Padrão JK | Opção de Soldagem e Ligação de Cabeça de Unha |
|
Conector Multipinos Série JMC
|
1-9 pinos com opção de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
Características:
- Tamanho pequeno
- Leve
- Hermético
- Qualidade estável e alta confiabilidade
- Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Vantagens:
- Banho de ouro de 1,27um
- Estritocontrole de tolerância
- Design padrão e personalizado à escolha.
- Produtos e serviços de altacusto-benefício
- Grandes estoques para tamanhos padrão
- Entrega rápida para produtos personalizados
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros em aviônica, aeroespacial e automotiva. Pode ser usado com produtos SMA e de ondas milimétricas.
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
