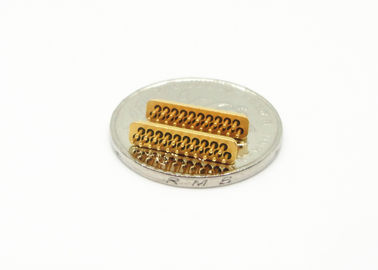

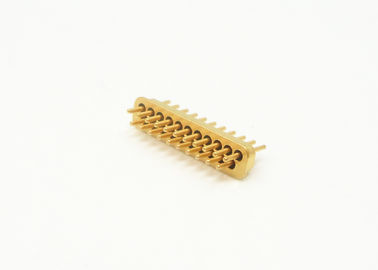

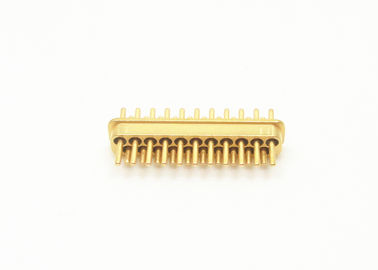

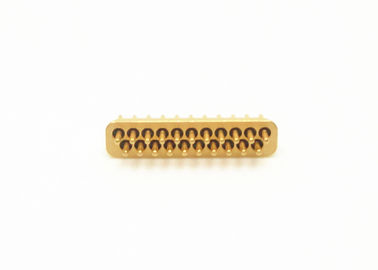

21 pinos 2 linhas conectores elétricos herméticos de pequeno porte ligação de fio de ouro JMC-1110T-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos herméticos de vários pinos | Impedância: | Outro |
|---|---|---|---|
| Alfinete: | 12 pinos | Linha: | 2 linhas |
| Chapeamento: | Ouro banhado | Material do PIN: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | ||
| Destacar: | conectores elétricos herméticos de 21 pinos,Conectores de ligação de arame de ouro de pequeno porte,conectores de selagem de vidro a metal JMC-1110T-JH |
||
21 pinos 2 linhas de cabeçalhos herméticos de múltiplos pinos com superfície de ligação de fio de ouro
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isoladores de vidro são pequenos, leves, herméticos, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Especificações:
| Nome do produto | Vidro para MetalCabeçalhos de vários pinos |
| Impedância | outros |
| Tipo | 21 pinos |
| Linhas | 2 linhas |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de frequências | NA |
| VSWR | NA |
| Resiste à tensão | ≥ 300 V |
|
Hermecidade Taxa de vazamento |
<1.01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥ 2000MΩ para pin único, ≥ 1000MΩ para multipin, |
| Temperatura de funcionamento | -65°C~+260°C |
Imagem detalhada
Unidade: mm
Lista de produtos:
| 50Ω RF Série JM de pinos únicos | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série padrão | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série não-padrão | Soldagem Opção de acoplamento e ligação |
| Série JK DC de um único pin | Escolha de solda e ligação |
| DC Single-pin JK série padrão | Escolha de solda e ligação |
| DC Single-pin JK série não-padrão | Opção de solda e colagem da cabeça dos pregos |
|
Série JMC de cabeçalho multi-pin
|
1-9 pinos com 1-3 linhas de escolha |
| Dimensões personalizadas |
Ampla gama |
Catálogo de vedações herméticas vidro-metal.pdf
Características:
- Pequeno.
- leve
- Hermético.
- Qualidade estável e alta fiabilidade
- Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento
Aplicação:
Wide application range of electronics packages, satellites, radar and other in avionics, aerospace and automotive filed. It can be used with SMA, milímetro de onda de produtos.
Vantagens:
- 1,27um de ouro
- Estreito.controlo de tolerância
-Design padrão e personalizado para escolha.
- Alto.produtos e serviços de baixo custo
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
