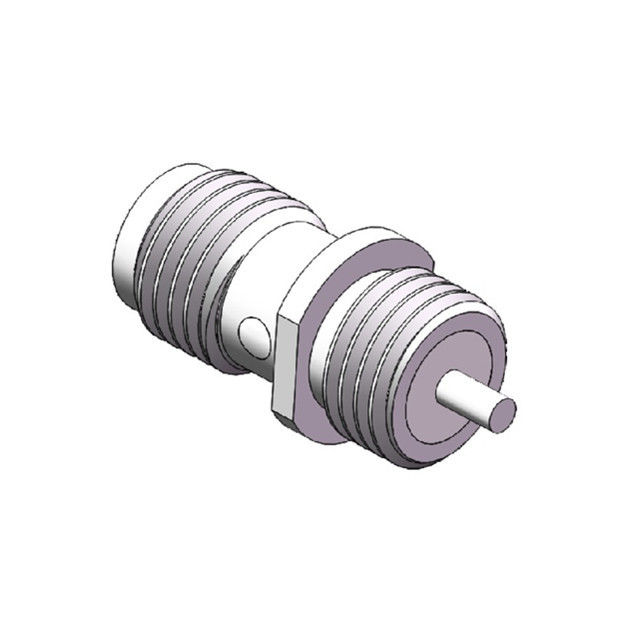

Conector SMA Fêmea Reta de Montagem em Painel com Banho de Níquel e Impedância de 50 Ohms
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Artigo: | SMA RF Conector | Chapeamento: | Folheado a níquel |
|---|---|---|---|
| Gênero: | Fêmea | Impedância: | 50Ω |
| Frequência: | DC~18GHz | Vida: | 500 ciclos |
| Corpo: | Bronze | Aplicação: | Áudio/Vedio/micro-ondas |
| Item: | Conector de RF SMA | Chapeamento: | Niquelado |
| Aplicativo: | áudio/vídeo/microondas | ||
| Destacar: | Conector SMA Fêmea de Montagem em Painel com Impedância de 50 Ohms,Conector SMA Reta com Banho de Níquel,Conector RF SMA com Montagem em Painel |
||
50 Ohm Parede de revestimento de níquel Jack feminino Conector SMA recto
- Os conectores SMA RF estão disponíveis em conexão rápida, interface push-on ou padrão, versões retas de 90 graus, bem como configurações de painel de parede ou 4 buracos.
- O conector SMA RF é de alta qualidade e combinações rápidas simplesmente parafusando dois conectores juntos sem soldagem ou enxaguamento necessários.
- Os conectores elétricos SMA são amplamente utilizados para microondas, antenas e instrumentação de teste, etc.
- O conector RF SMA é um conector coaxial de acoplamento roscado com tamanho em miniatura, resistente a vibrações e ampla faixa de frequência de até 18 GHz (nossos conectores RF SMA podem ser de 20 GHz).
Características principais:
- Ampla variedade de orientações e terminações de PCB
- Intervalo de frequências até 18 GHz Conectores coaxial em miniatura
- Usando uma interface threaded
- Disponível em passivação ou revestimento de ouro
- Opções de materiais de latão e aço inoxidável
- Disponível em versões em ângulo reto ou reto
- Com parede, painel de 2 buracos, painel de 4 buracos ou opções sem suporte.
- Ampla gama com variantes masculinas, femininas e adaptadores.
- Compatível com a RoHS
Especificação dos conectores SMA RF:
| Interface de acordo com | IEC 60169-15 |
| Impedância | 50Ω |
| Faixa de frequências | CC a 18 GHz |
| Perda de inserção | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Resistência do centro de contacto | ≤ 3mΩ |
| Resistência ao contacto externo | ≤ 2 mΩ |
| Ciclos de acasalamento | ≥ 500 |
| Intervalo de temperatura | -65-+165°C |
| Dieléctricos | PTFE |
Aplicação:
- Sistemas de microondas Telecomunicações
- Soluções 5G
- Sistemas de medição
- Sistemas de antenas Wi-Fi para telemóveis
Mais detalhes dos conectores coaxial SMA RF:
Catálogo do produto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Produto relacionado
1.SMA Conectores RF montados em parede feminina para PCB
2.SMA 4 buracos de montagem de flange ângulo direito RF conectores coaxial

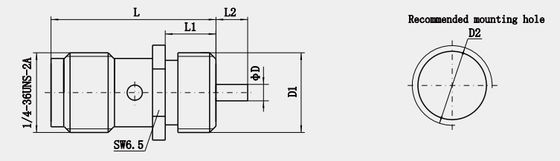

| Número do modelo, | L | L1 | L2 | D | Notas |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Conectores de ângulo reto SMA 18GHz revestidos de ouro
| Número do modelo. | L | L1 | Notas |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Conectores RF de soldagem de painel de PCB feminino
| Número do modelo. | L | D | D1 | Notas |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
