Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector do RF | Revestimento: | Revestidos de ouro |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | CE RoHS |
| Dielétrico: | PTFE | Tipo: | Conector do RF |
| Estilo: | Direita. | Materiais: | De aço |
| Destacar: | Conector fêmea selado hermeticamente do RF,Conector fêmea de SMA RF,Anteparo fêmea do sma selado hermeticamente |
||

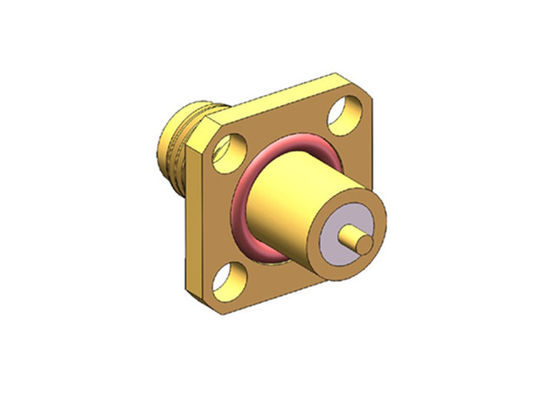

Conector RF feminino hermeticamente fechado de tipo SMA com microstrip para antena automotiva
O SMA é um tipo de conector coaxial de RF que é amplamente aplicado, com acoplamento de fio de pequeno tamanho.Excelente desempenhoSão utilizadas em ligação com cabos de RF ou linhas de microstrip no circuito de RF do sistema WLAN, programa controlado, equipamento de microondas e sistema de comunicação digital.A frequência pode ser de até 18 GHz usando cabo semi-rígido ou semi-flexível.
EspecificaçãodeConector RF feminino hermeticamente fechado de tipo SMA com microstrip para antena automotiva(mm)
| Interface de acordo com | IEC 60169-15 |
| Impedância | 50Ω |
| Faixa de frequências | CC a 18 GHz |
| Perda de inserção | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Resistência do centro de contacto | ≤ 3mΩ |
| Resistência ao contacto externo | ≤ 2 mΩ |
| Ciclos de acasalamento | ≥ 500 |
| Intervalo de temperatura | -65-+165°C |
|
Dieléctrico de isolamento |
PTFE |
Desenho pormenorizado deConector RF feminino hermeticamente fechado de tipo SMA com microstrip para antena automotiva(mm)
| Número do modelo | L | L1 | L2 | D | D1 | D2 | Descrição |
| SMA ((M) - KFD14 | 6 | 1.8 | 15 (((+0).15-0,05) | 0.6 | 6 | 2.6 | Conector RF de flange SMA feminino hermeticamente fechado com dois buracos |
| SMA ((M) - KFD15 | 8 | 3 | 17.5(+0.10-0,05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15-0,05) | 1.3 | 6 | 2.6 | Conector de RF de flange SMA feminino de dois furos |
Existem também outros conectores SMA RF ((mm):
1.
| Número do modelo | L | L1 | Descrição |
| SMA-KFD553 | 1.5 | 4 | SMA Fêmea de 4 buracos, fixação de flange |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Número do modelo | L | L1 | D | D1 | D2 | Descrição |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | Conector SMA feminino de flange RF de 4 furos |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S) - KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Conector RF de montagem de flange de 4 furos feminino SMA à prova d'água |
3.
| Número do modelo | L | L1 | D | D1 | Descrição |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 plano
|
6 | Conector SMA feminino de flange RF de 4 furos |
| SMA-KFD126 | 4 | 2.5 |
0.65 plano
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 plano
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 plano
|
6 |
AplicaçãodeConector RF feminino hermeticamente fechado de tipo SMA com microstrip para antena automotiva(mm)
- Sem fio.
- Antenas.
- Banda larga
- Instrumentação
- Antenas de matriz de fases
- Interconexão de bordo para bordo
Nota:
Temos mais de 10.000 tipos deConector/adaptador de RF SMA,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
