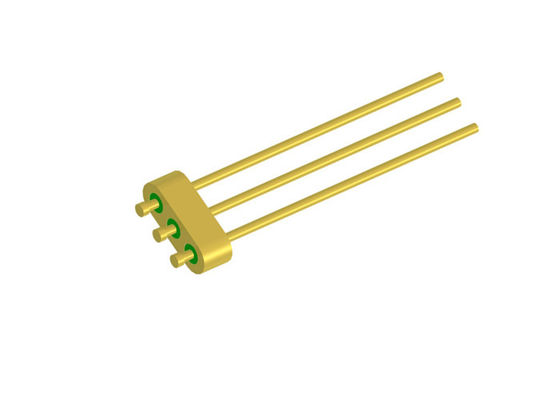

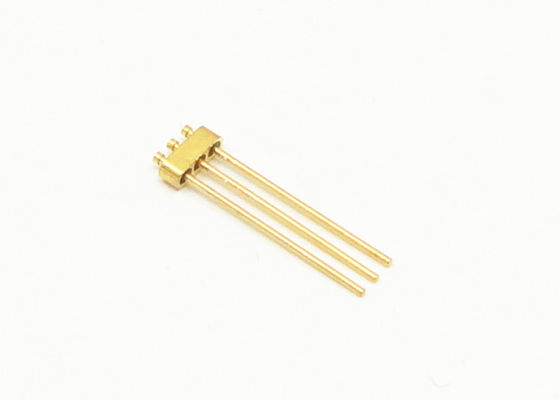

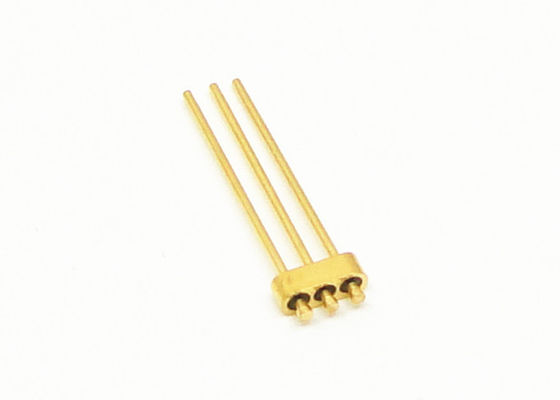

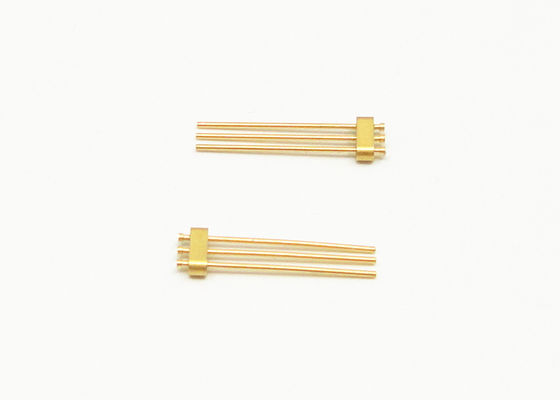

Cabeçalho Hermético de Vidro para Metal com Cabeça de Unha de 3 Pinos e Superfície de Ligação de Fio de Ouro JMC-874-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Multi-pinos |
|---|---|---|---|
| Número do pino: | 3 pinos | Material do PIN: | Kovar 4J29 |
| Material de vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | pacote: | Vidro para vedações de metal |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Cabeçalho Hermético de Vidro para Metal de 3 Pinos,cabeça de vedação hermética com ligação de fio de ouro,Conector Hermético de Vidro para Metal JMC-874-JH |
||
Cabeçalho Hermético DC Multipino com Cabeça de Prego de 3 Pinos com Superfície de Ligação de Fio de Ouro
Especificação de JMC-874-JH:
| Nome do Produto | Cabeçalho Multipino Hermético com Cabeça de Prego |
| Impedância | NA |
| Tipo | 3 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de Operação | -65℃~+260℃ |
Introdução
Conexões RF/DC Herméticas de Vidro a Metal /Cabeçalhos Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação eletrônica nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros no campo da aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-Banho de ouro de 1,27um
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| RF Monopino Série JM 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| RF Monopino Série JM Padrão 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| RF Monopino Série JM Não Padrão 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| DC Monopino Série JK | Escolha de Soldagem e Ligação |
| DC Monopino Série JK Padrão | Escolha de Soldagem e Ligação |
| DC Monopino Série JK Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Prego |
|
Cabeçalho Multipino Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro a Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
