Detalhes do produto:
Condições de Pagamento e Envio:
|
| Chapeamento: | Ouro chapeado | Pinhas: | Compatível com sistemas de transmissão |
|---|---|---|---|
| Número de pin: | 8 pinos | Pin Material: | Kovar 4J29 |
| Material de vidro: | 7052,7070, DM308 | Hermecity: | <1> |
| Certificado: | ROHS ISO-9001-2015 | Pacote: | Vidro aos selos do metal |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com a sua exigência |
| Destacar: | Vidro hermético aos conectores do selo do metal,8 conectores de Pin Glass To Metal Seal,8 conectores selados hermeticamente do Pin |
||
Especificação doJMC-1645:

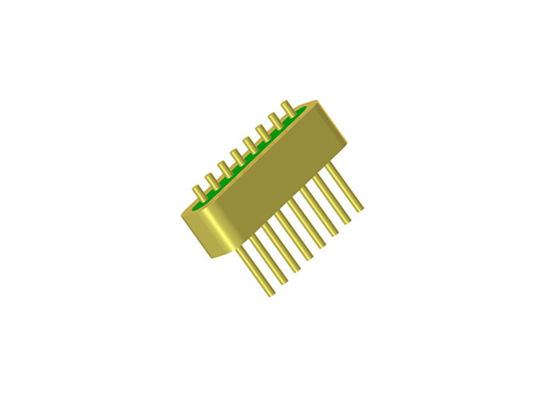

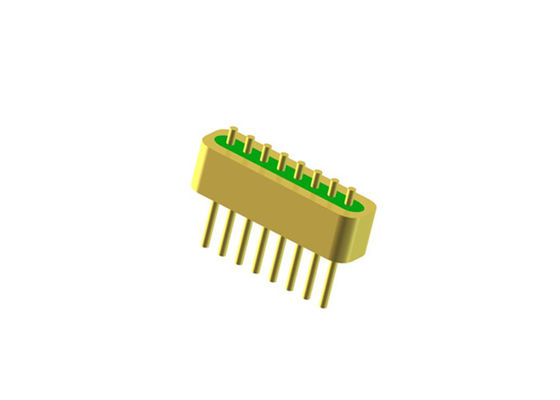

| Nome do produto | Cabeçalho hermético de múltiplos pinos |
| Impedância | NA |
| Tipo | 8 pinos |
| Linhas | 1 linha |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de frequências | NA |
| VSWR | NA |
| Resiste à tensão | ≥ 100 V |
|
Hermecidade Taxa de vazamento |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥ 2000MΩ |
| Temperatura de funcionamento | -65°C~+260°C |
Introdução
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isolantes de vidro são pequenos., leve, hermético, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Características:
- Pequeno.
- leve
- Hermético.
-Qualidade estávelalta fiabilidade
- Condutor interno: método de ligação, solda e acoplamento de fio de ouro para escolha
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros em arquivos militares, aviônicos, aeroespaciais e automotivos.Produtos de ondas milimétricas.
Lista de produtos:
| 50Ω RF Série JM de pinos únicos | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série padrão | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série não-padrão | Soldagem Opção de acoplamento e ligação |
| Série JK DC de um único pin | Escolha de solda e ligação |
| DC Single-pin JK série padrão | Escolha de solda e ligação |
| DC Single-pin JK série não-padrão | Opção de solda e colagem da cabeça dos pregos |
|
Série JMC de cabeçalho multi-pin
|
1-9 pinos com 1-3 linhas de escolha |
| Dimensões personalizadas |
Ampla gama |
Soluções herméticas óptimas-ELT.pdf
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
