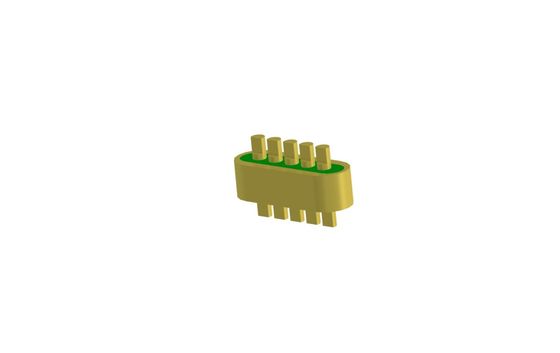

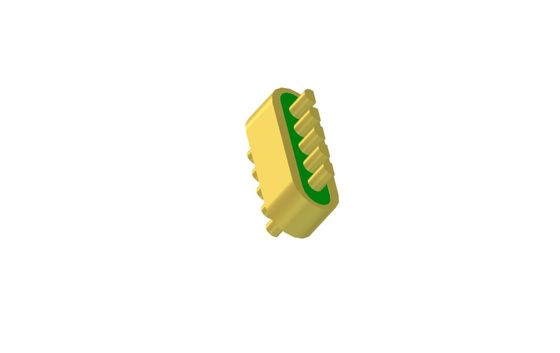

5 Pinos Conectores de Vedação de Vidro para Metal Banhados a Ouro DC Hermetic Wire Feedthrough JMC-1279-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Pin 5 |
|---|---|---|---|
| Material do PIN: | Kovar 4J29 | Material de vidro: | 7052.7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| pacote: | Cabeçalho multi-pin | Impendência: | CC |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | 5 Pinos Conectores de Vidro para Metal,Conectores de Vedação Hermética Banhados a Ouro,Conectores de Vedação de Vidro para DC Wire Feedthrough |
||
Cabeçote de Pino Múltiplo Hermético de Vidro para Metal com 5 Pinos Banhado a Ouro DC Feedthru
Especificação de JMC-1279-JH:
| Nome do Produto | Cabeçote de Pino Múltiplo Hermético |
| Impedância | DC |
| Tipo | 5 pinos |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | / |
| VSWR | / |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥1000MΩ |
| Temperatura de Operação | -65°C~+260°C |
Introdução
Selos Herméticos de Vidro para Metal RF/DC Feedthroughs /Cabeçotes de Pino Múltiplo /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros nos campos de aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-1,27um banhado a ouro
-Estrito controle de tolerância
-Projeto padrão e personalizado à escolha.
-Produtos e serviços de alta custo-efetividade
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| 50Ω RF Pino Único Série JM | Escolha de Soldagem, Acoplamento e Ligação |
| 50Ω RF Pino Único Série JM Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| 50Ω RF Pino Único Série JM Não Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| DC Pino Único Série JK | Escolha de Soldagem e Ligação |
| DC Pino Único Série JK Padrão | Escolha de Soldagem e Ligação |
| DC Pino Único Série JK Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Cabeçote de Pino Múltiplo Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
