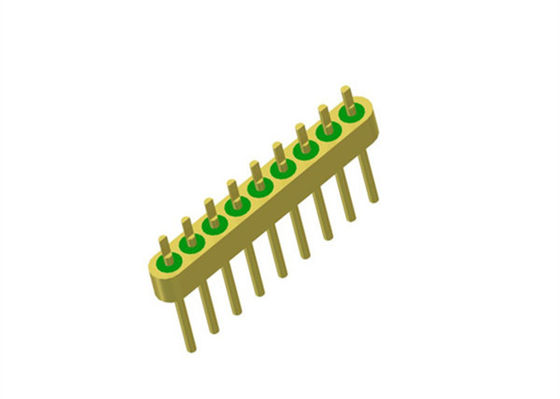

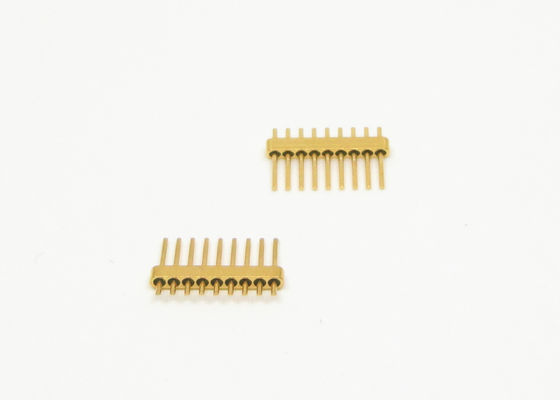

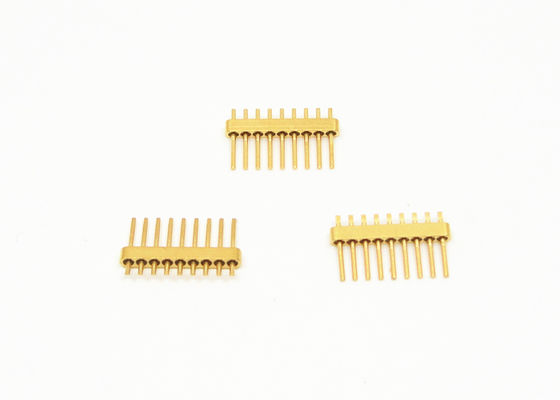

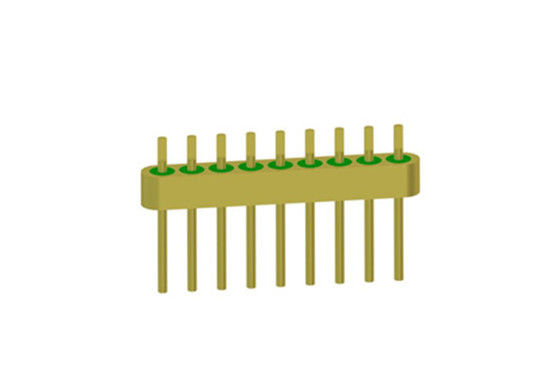

Conector de passagem DC JMC-1682-JH com cabeçalho hermético de 9 pinos e diâmetro de 0,5 mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | 9 pinos |
|---|---|---|---|
| Material do PIN: | Kovar 4J29 | Material de vidro: | 7052.7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| pacote: | Cabeçalho multi-pin | Impendência: | CC |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Conector hermético de 9 pinos de 0,5 mm,Conector de passagem DC com selagem de vidro a metal |
||
Conector Hermético Multipino com Superfície de Ligação de 0,5 mm de Diâmetro e 9 Pinos
Especificação de JMC-1628-JH:
| Nome do Produto | Conector Hermético Multipino |
| Impedância | DC |
| Tipo | 9 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | / |
| VSWR | / |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 1-3 Pa*cm3/s < 1X 1-9 mbar*l/s < 1 x 1-9 ccHe/sec @ 1 atm |
| Resistência de Isolamento | ≥1000MΩ |
| Temperatura de Operação | -55℃~+125℃ |
Introdução
Conectores Herméticos de Vidro para Metal RF/DC /Conectores Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação eletrônica nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
controle de tolerânciaQualidade estável e alta confiabilidade
-Condutor interno: método de ligação de fio de ouro, soldagem e acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros campos de
aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-1.27um banhado a ouro-Estrito
controle de tolerância-
Design padrão e personalizado à escolha.-Produtos e serviços de
alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
| Lista de Produtos: | RF Monopino JM Série Não Padrão 50Ω |
| Escolha de Soldagem, Acoplamento e Ligação | RF Monopino JM Série Não Padrão 50Ω |
| Escolha de Soldagem, Acoplamento e Ligação | RF Monopino JM Série Não Padrão 50Ω |
| Escolha de Soldagem, Acoplamento e Ligação | DC Monopino JK Série Padrão |
| Escolha de Soldagem e Ligação | DC Monopino JK Série Padrão |
| Escolha de Soldagem e Ligação | DC Monopino JK Série Não Padrão |
|
Escolha de Soldagem e Ligação de Cabeça de Prego
|
Conector Multipino Série JMC |
| 1-9 pinos com escolha de 1-3 linhas |
Dimensões personalizadas |
Ampla gama
NOTA:Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal,
