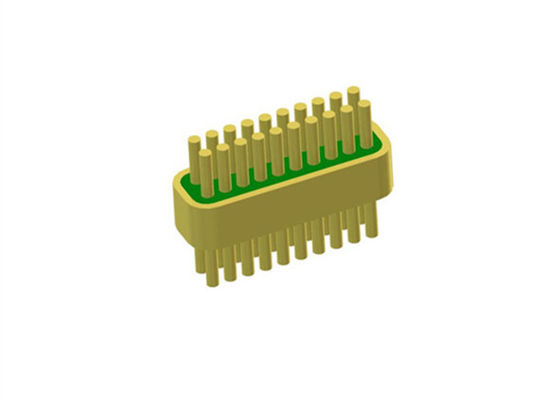

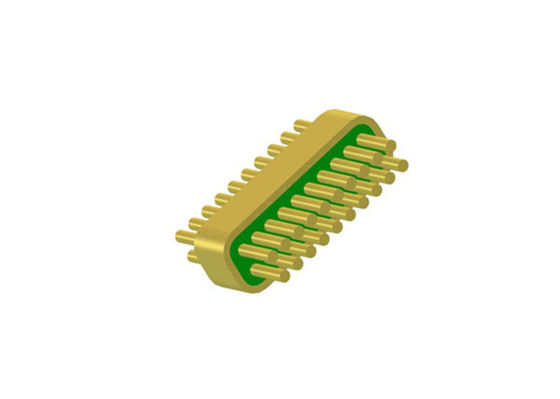

Diâmetro 0.4mm 20 Pinos Em 2 Fileiras Cabeçalho Hermético Com Superfície de Ligação de Fio de Ouro JMC-1718-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Multi-pinos |
|---|---|---|---|
| Número do pino: | 20 pinos | Material do PIN: | Kovar 4J29 |
| Material de vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | pacote: | Vidro para vedações de metal |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Cabeçalho Hermético de 20 Pinos de 0.4mm,Conector Vidro-Metal de 2 Fileiras,cabeçalho de ligação de fio de ouro |
||
Diâmetro 0.4mm 20 Pinos Em 2 Fileiras Cabeçalote Hermético Com Superfície de Ligação de Fio de Ouro
Especificação de JMC-1718-JH:
| Nome do Produto | Cabeçalote Hermético de Pino Múltiplo Tipo Cabeça de Unha |
| Impedância | NA |
| Tipo | 20 pinos |
| Fileiras | 2 fileiras |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de operação | -65℃~+260℃ |
Introdução
Conexões de RF/DC Herméticas de Vidro para Metal /Cabeçalotes de Pino Múltiplo /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros em aviônica, aeroespacial e automotiva. Pode ser usado com produtos SMA e de onda milimétrica.
Vantagens:
-Ouro 1.27um banhado
-Estrito controle de tolerância
-Design padrão e personalizado à escolha
-Produtos e serviços de alta custo-efetividade
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| RF Monopino de 50Ω Série JM | Escolha de Soldagem, Acoplamento e Ligação |
| RF Monopino de 50Ω Série Padrão JM | Escolha de Soldagem, Acoplamento e Ligação |
| RF Monopino de 50Ω Série Não Padrão JM | Escolha de Soldagem, Acoplamento e Ligação |
| DC Monopino Série JK | Escolha de Soldagem e Ligação |
| DC Monopino Série Padrão JK | Escolha de Soldagem e Ligação |
| DC Monopino Série Não Padrão JK | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Cabeçalote de Pino Múltiplo Série JMC
|
1-9 pinos com escolha de 1-3 fileiras |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
