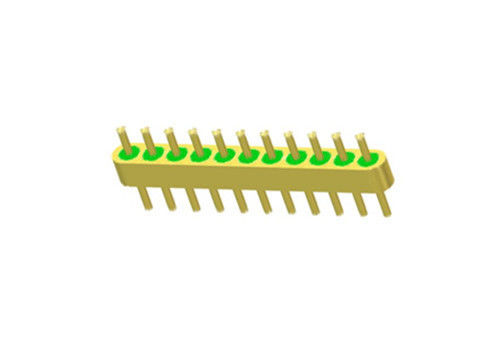

Conectores de Vedação de Vidro para Metal de 11 Pinos DC Hermetic Header Gold Wire Bonding Surface JMC-1901T-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Multi-pinos |
|---|---|---|---|
| Número do pino: | 11 pinos | Material do PIN: | Kovar 4J29 |
| Material de vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | pacote: | Vidro para vedações de metal |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Conectores de Vidro para Metal de 11 Pinos,Conectores de Cabeçalho Hermético DC,Conectores de Vedação com Ligação de Fio de Ouro |
||
Conectores de Vedação de Vidro para Metal de 11 Pinos DC Cabeçalho Hermético com Superfície de Ligação de Fio de Ouro
Especificação de JMC-1901T-JH:
| Nome do Produto | Hermético Corte RetoCabeçalho Multi-pinos de |
| Impedância | NA |
| Tipo | 11 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de operação | -65°C~+260°C |
Introdução
Conectores de Alimentação RF/DC de Vedação de Vidro para Metal Hermético /Cabeçalhos Multi-pinos /Conector também é chamado de Isolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação eletrônica nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros no campo da aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA e de ondas milimétricas.
Vantagens:
-Ouro banhado a 1.27um
-Estrito controle de tolerância
-Design padrão e personalizado para escolha.
-Produtos e serviços de alta custo-efetividade
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| RF de 50Ω de Pino Único Série JM | Escolha de Acoplamento de Soldagem e Ligação |
| RF de 50Ω de Pino Único Série JM Padrão | Escolha de Acoplamento de Soldagem e Ligação |
| RF de 50Ω de Pino Único Série JM Não Padrão | Escolha de Acoplamento de Soldagem e Ligação |
| DC de Pino Único Série JK | Escolha de Soldagem e Ligação |
| DC de Pino Único Série JK Padrão | Escolha de Soldagem e Ligação |
| DC de Pino Único Série JK Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Cabeçalho Multi-pinos Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação de Vidro para Metal Hermético, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
