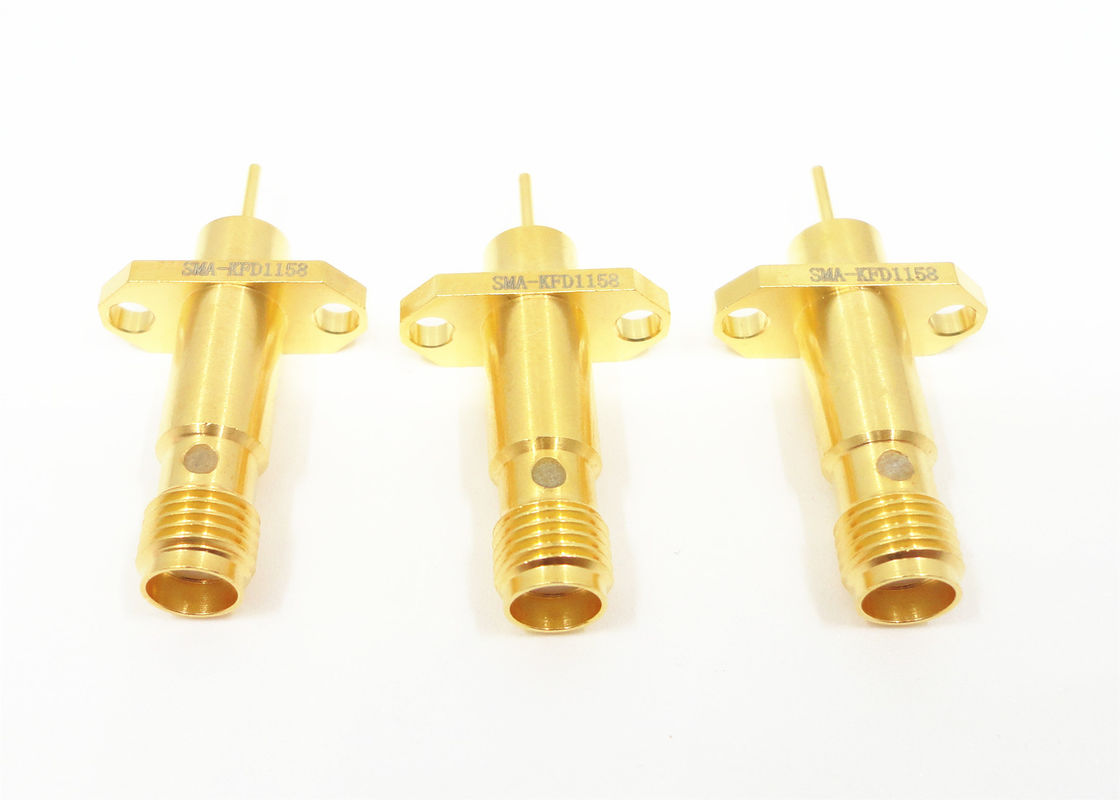

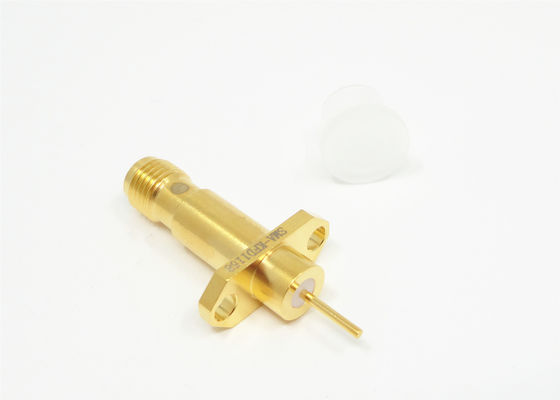

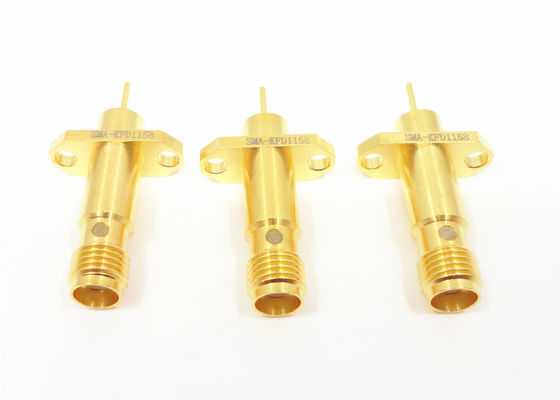

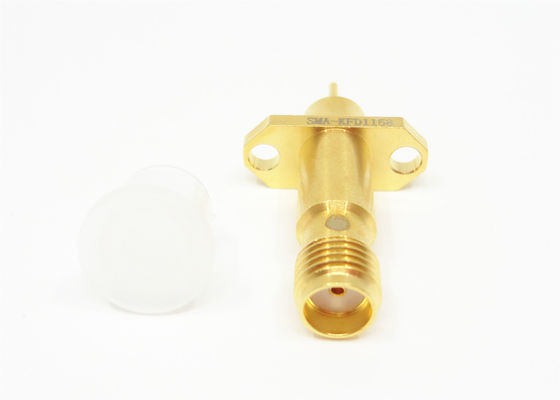

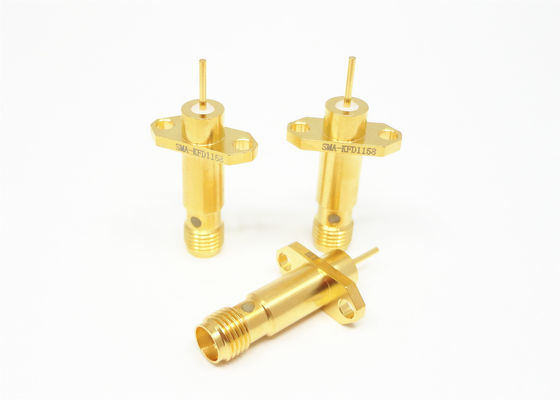

SMA Fêmea 2 Holes Flange Mount com conector de pin de microstrip longa
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Revestimento: | Banhado a ouro | Impedância: | 50Ω |
|---|---|---|---|
| Freqüência: | DC ~ 18 GHz | Vida: | 500 ciclos |
| Corpo: | Latão | Tensão nominal: | 335VRMS |
| DWV: | 1000Vrms | Isoladores: | PTFE |
| Destacar: | 2 conector do furo SMA RF,Conector da montagem SMA RF da flange,Microstrip Pin Connector da montagem da flange |
||
Dimensão personalizada SMA Fêmea 2 buracos montado em flange com conector de pin de microstrip longa
As especificações a seguir apresentadas são especificações gerais para todos os conectores SMA.e RF vazamento para cada conector está disponível na nossa fábrica mediante solicitação.
Conectores SMAO conector coaxial de alta frequência de radiofrequência é um conector coaxial de pequena dimensão desenvolvido em conformidade com o MIL-C-39012.alta fiabilidadeÉ o conector coaxial de RF mais utilizado. Amplamente utilizado em comunicação de microondas e equipamentos de medição de microondas e outros campos.Esta série de conectores de alto desempenho desenvolvido pela nossa empresa pode atingir frequência de até 20 GHz.
Características principais:
- Projetos de alta resistência para ambientes adversos
- Mecanismo de acoplamento roscado oferece confiabilidade para projetos robustos
- Ideal para aplicações de alta frequência
- Desenho de contorno:
Especificação dos conectores SMA Rf:
| Características eletrónicas e materiais | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 335VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 1000VRMS (nível máximo do mar) | |
| VSWR | ≤ 1.3 | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Condutor central | Homem | De aço inoxidável |
| Fêmea | Berílio BronzeRevestidos de ouro | |
| De borracha ou de borracha | De aço inoxidável | |
| Acero inoxidável passivado | ||
| Capa de cabo | Outros, de aço inoxidável | |
| Isolador | PTFE | |
| Anel de foca | Borracha de silício | |
| Torque de acoplamento | 00,79 -1,13 N.m. | |
Aplicação:
- Aeronáutica civil e militar
- Sistemas de microondas Telecomunicações
- Equipamento militar, espaço
- Soluções 5G
- Sistemas de medição
- Sistemas de antenas Wi-Fi para telemóveis
Catálogo do produto:
1Conectores de RF, adaptadores (DC a 110 GHz)
2. Reuniões de cabos de rádio e de ondas
3. Guia de ondas para adaptadores coaxiais
4. Conectores integrados (RF e DC)
5. Micro Conector Retangular ((J30J, Micro D-sub))
6. Selo hermético vidro-metal, cabeçalho, canal de alimentação (RF & DC)
7. Junções rotativas de microondas
8Cargas RF, terminações (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9Produtos ODM
Produto relacionado
1.
| Número do modelo | L | L1 | L2 | L3 | L4 | L5 | D | Notas |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Conector SMA feminino para PCB |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Número do modelo | L | D | D1 | Descrição |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Conector SMA feminino para PCB |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Número do modelo | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Descrição |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5x0.2
|
Conector SMA feminino para PCB |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5x0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5x0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
