Conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP

Imagem Grande : Conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP Melhor preço

Detalhes do produto:

Lugar de origem:	China
Marca:	ELT(Elite)
Certificação:	ROHS ISO-9001-2015
Número do modelo:	SMP-JWFD11

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	50 PCes
Preço:	negotiable
Detalhes da embalagem:	caixa padrão da exportação
Tempo de entrega:	Dentro de 3 semanas
Termos de pagamento:	L/C, T/T, Western Union, cartão de crédito
Habilidade da fonte:	300.000.000 PCes pelo ano

Contato

Descrição de produto detalhada

Material do corpo:	bronze	Impedância:	50 Ohms
Cor:	Banhado a ouro	estilo de corpo:	Em linha reta
Tipo:	Adaptador do RF do homem de SMP	Método da montagem:	Mate Floating Mount cego
Avaliado suporte a tensão:	170VRMS*	Pressão média:	500VRMS*
Destacar:	Adaptador do conector do RF da interconexão , Adaptador fêmea de SMP RF , adaptadores do cabo de 0.32mm RF

Conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP

Os conectores de SMP, ou secundário-diminutos impulso-em conectores, são usados tipicamente no alto densidade, sistemas do cego-companheiro que operam até 40 gigahertz da C.C.
A elite de Xi'an eletrônica oferece atualmente uma escala de SMP cabografou conectores do jaque, com friso do cabo e opções soldadas. Nossos conectores de SMP podem igualmente ser usados enquanto a placa-à-placa do PWB interconecta com adaptadores do jaque-à-jaque.

Especificação geral para o adaptador do conector de SMP
Impedância	50Ω
Escala de frequência	DC~40GHz
Tensão avaliado	170VRMS (no nível do mar)
Tensão-resistência dos dielétricos	500VRMS (no leavel do mar)
Resistência de isolação	≥5000MΩ
Resistência de contato	Condutor exterior	normal≤2.5mΩ, ≤4mΩ selado hermeticamente
	Condutor do centro	normal≤6mΩ, ≤26mΩ selado hermeticamente
Escala de frequência	DC~18GHz	18~26.5GHz	26.5~40GHz
VSWR para o conector reto	≤1.25	≤1.3	≤1.5
VSWR para o conector direito do anjo	≤1.3
VSWR para o adaptador	≤1.2	≤1.3	≤1.5
Outro	≤1.3
Condutor do centro	Homem	Bronze do sn-p	ouro chapeado
	Fêmea	bronze de berílio	ouro chapeado
Contato elástico	bronze de berílio		ouro chapeado
Shell e outras peças de metal	o ouro chapeou de bronze, passivated de aço inoxidável
Isoladores	sintering/PTFE/PEI de vidro
Taxa do escapamento para conector selado hermeticamente	Pa 1.01325×10-3·cm3 /s

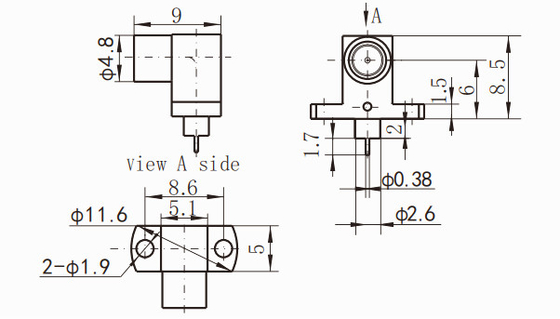

Desenho de esboço do conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP

Conector fêmea relacionado de SMP
1.

2.
Conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP 2

3.
Conector do RF do ângulo direito da Micro-tira da flange do furo do homem 2 de SMP 3

Montando o método:

NOTA:
Há sobre 1.000 tipos de adaptadores masculinos fêmeas de SMP para a escolha, se o produto que você se está usando não é encontrado,
contacte-nos por favor para catologs completos. As dimensões feitas sob encomenda são aceitadas.
